特点
台湾高精度直线导轨
台湾丝杠

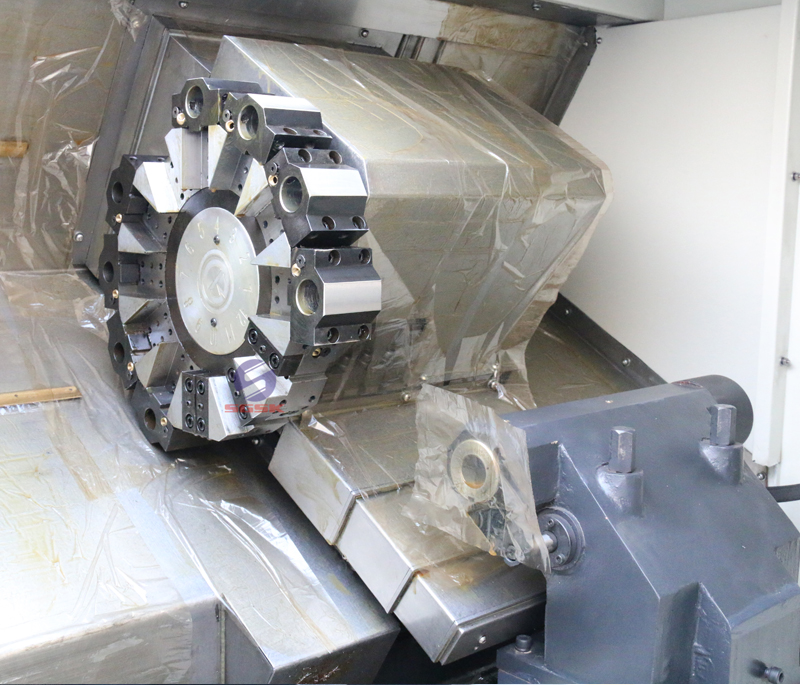

液压刀塔

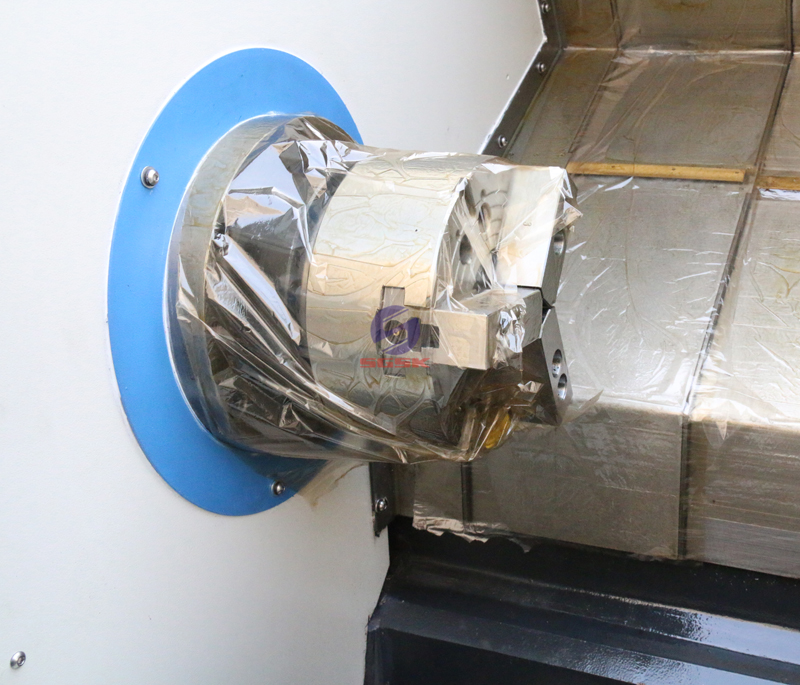

台湾液压卡盘

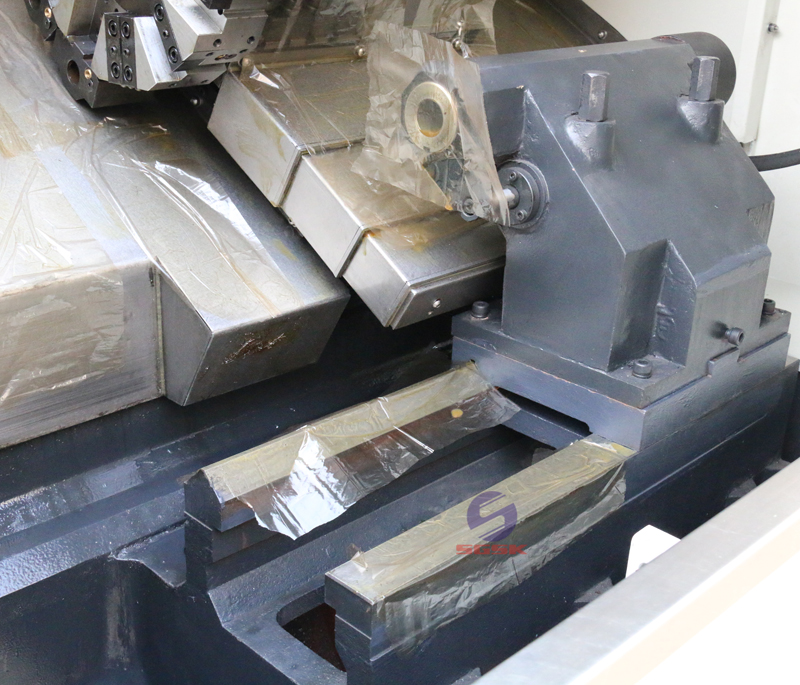

液压尾座
台湾中空回转油缸
应用案例

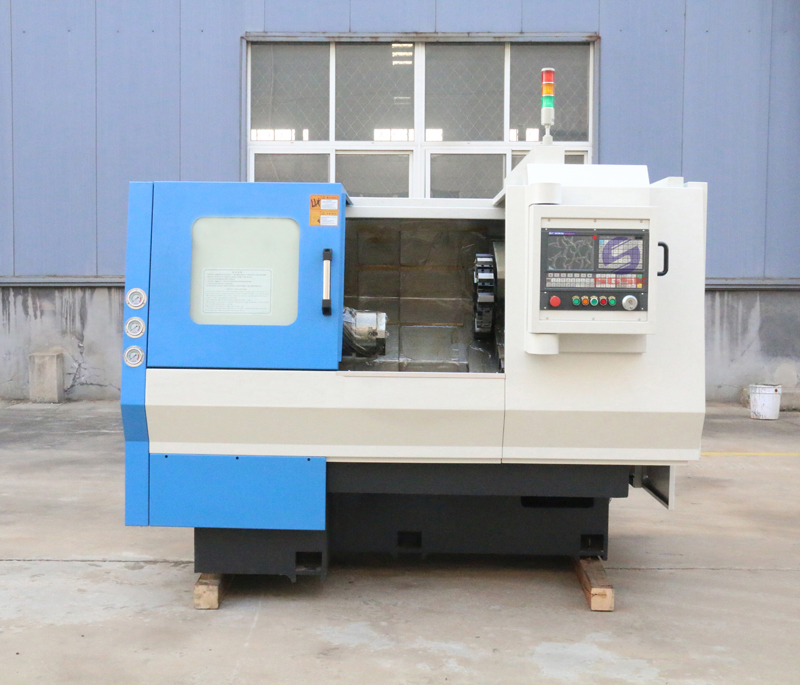

该机床是一款高速度、高精度、高可靠性的斜床身数控机床，主轴为单元式结构，伺服主电机，可以达到更高的转速，工件装夹选用液压卡盘，使得装夹更为方便，精度更高，操作更省力；主轴轴承结构采用前3后2共5套角接触轴承，既高速又高刚。机床采用斜30度滑鞍，线性导轨，刚性强，进给快，排屑容易。X、Z向内丝杠都布置在拖板中间拖板受力均匀，运动平稳，速度快。8工位电动刀塔，换刀快速平稳，精度高，可就近选刀，装刀容量大；液压尾座，操作轻松自如；全封闭保护，不渗油漏水，既环保又美观。
产品主要技术参数
主要技术参数 | SPECIFICATIONS | Units | TCK500 |
床身上最大回转直径 | Swing over bed | mm | 500 |
床鞍滑体上最大直径 | Swing over cross slide | mm | 300 |
最大工件长度 | Distance between centers | mm | 500/750/1000/1500 |
床身斜度 | Guideway width | ° | 45 |
主轴孔径范围 | Spindle bore | mm | 79 |
主轴转速级数 | Spindle speed steps | - | 无极变速Stepless |
主轴转速范围 | Spindle speed range | rpm | 35-3000 |
液压卡盘规格 | Chuck | in | 10 |
刀架类型 | Turret/tool post | - | 8工位液压刀塔 Hydraulic turret 8 position |
刀具尺寸 | Tool shank size | mm | 25x25 |
镗刀座孔径 | Boring tool holder size | mm | Φ32 |
X轴行程 | X axis travel | mm | 280 |
Z轴行程 | Z axis travel | mm | 600/850/1100/1600 |
尾座套筒直径 | Tailstock quill diameter | mm | Φ90 |
尾座套筒锥度 | Tailstock quill taper | - | MT5 |
尾座套筒行程 | Tailstock quill travel | mm | 120 |
主轴电机 | Main spindle motor | kW | 11 |
冷却泵电机 | Coolant pump motor | kW | 0.37 |
机床重量 Machine weight | Weight for 500 | kg | 4500 |
Weight for 750 | kg | 4700 | |
Weight for 1000 | kg | 5000 | |
Weight for 1500 | kg | 5500 | |
外形尺寸 Overall dimension | Dimension for 500 | mm | 4350x1800x1800 |
Dimension for750 | mm | 4600x1800x1800 | |
Dimension for 1000 | mm | 4850x1800x1800 | |
Dimension for 1500 | mm | 5350x1800x1800 |
