产品型号:

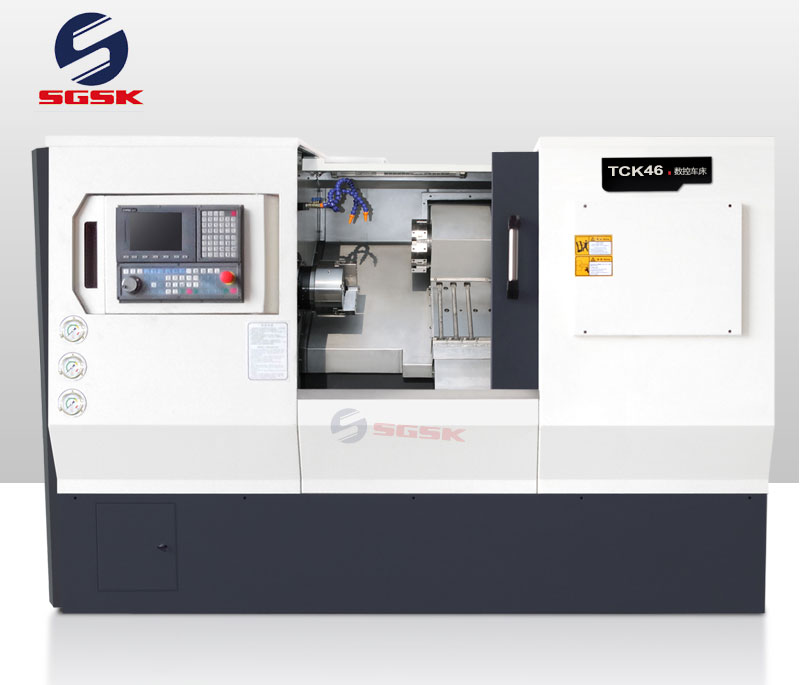

TCK46A斜床身数控车床

高精度台湾直线导轨

高速主轴单元,可选配自制主轴

高强度铸铁

自动集中润滑

整体斜床身


特点

1、 本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。

2、 采用整体斜床身结构,配置高精度预负荷台湾直线滚动导轨,机床的位置精度高,排屑流畅、适合高速高精加工。

3、 高速高精高刚性弹壳式主轴单元,伺服主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高速高精性能的可靠。

4、 选用8工位液压刀塔,液压马达驱动刀盘旋转,扭力大且动作平稳,凸轮分度机构角度准确,换刀速度快,刀盘的夹紧和松开由液压缸完成动作顺畅、适合重切削,具有就近选刀的功能,刀具可依用户习惯正向或反向安装。

5、 X/Z向伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。

6、 机床防护采用全防护设计,宜人性强,美观独特,防水防屑可靠,维护方便。


应用案例

该机床适用于加工中小型轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,广泛应用于水暖器材、阀门、电器、仪表、汽车、摩托车、轴承等行业。

产品主要技术参数

主要技术参数

Units

TCK46A

床身上最大回转直径

mm

460

横滑板上最大回转直径

mm

170

最大工件长度

mm

350

主轴孔径范围

mm

56

棒料通孔直径

mm

45

主轴鼻端型号

-

A2-5

主轴转速级数

-

无级变速

主轴转速范围

rpm

3500

刀架类型

-

8工位液压刀塔

刀具尺寸

mm

25x25

X轴行程

mm

240

Z轴行程

mm

400

X轴快速进给速度

mm/min

18000

Z轴快速进给速度

mm/min

18000

主轴电机

kW

7.5

尾座套筒直径

mm

70

尾座套筒锥度

-

MT4

尾座套筒行程

mm

80

尾座行程

mm

200

导轨形式

-

斜床身线轨

机床重量

kg

2600

外形尺寸

mm

2500x1700x1750
