特点

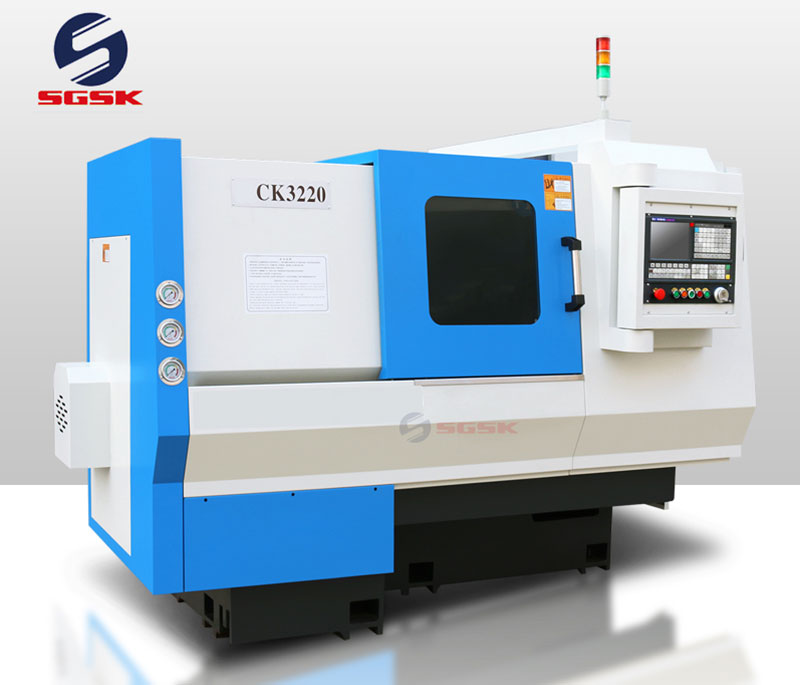

1. 本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2. 采用平床身、45°斜马鞍结构，配置高精度预负荷直线滚动导轨，机床的位置精度高，排屑流畅、适合高速高精加工。

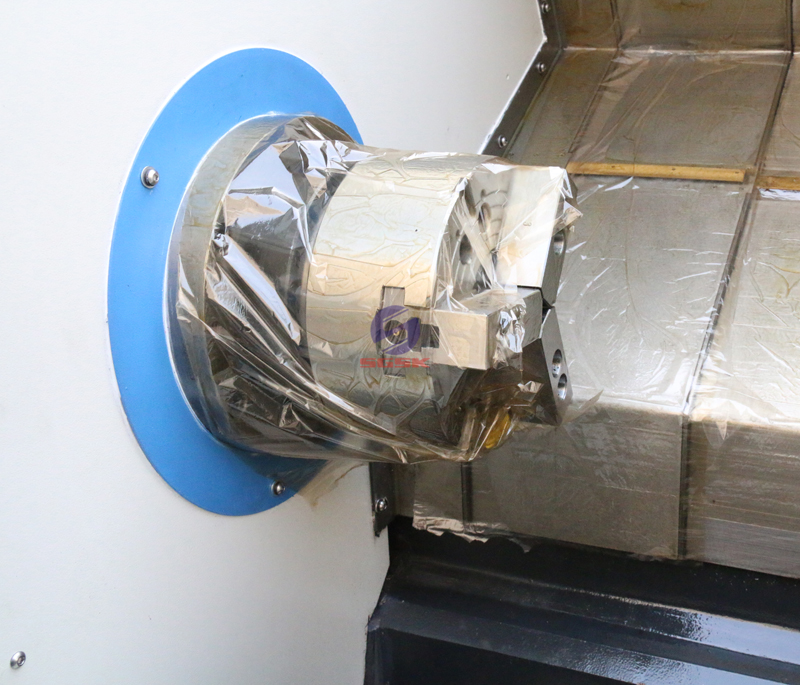

3. 高速高精高刚性弹壳式主轴单元，伺服主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。

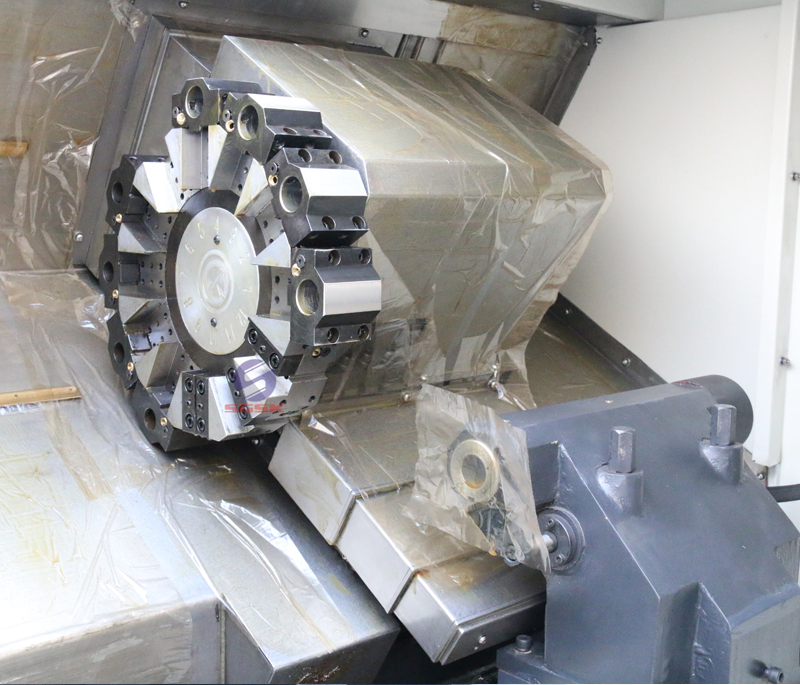

4. 选用8工位液压刀塔，液压马达驱动刀盘旋转，扭力大且动作平稳，凸轮分度机构角度准确，换刀速度快，刀盘的夹紧和松开由液压缸完成动作顺畅、适合重切削，具有就近选刀的功能，刀具可依用户习惯正向或反向安装。

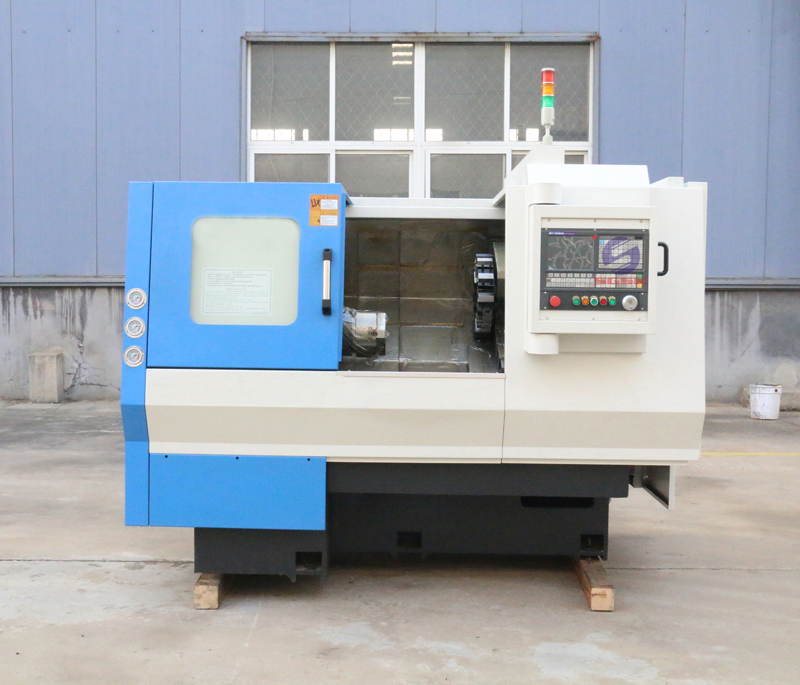

5. 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
产品主要技术参数
主要技术参数 | SPECIFICATIONS | Units | TCK6340 |
床身上最大回转直径 | Swing over bed | mm | 400 |
横滑板上最大回转直径 | Swing over cross slide | mm | 140 |
最大工件长度 | Distance between centers | mm | 180 |
主轴孔径范围 | Spindle bore | mm | 48(选配Opt.56) |
主轴鼻端型号 | Spindle nose type | - | A2-5 |
主轴转速级数 | Spindle speed steps | - | 无级变速Stepless |
主轴转速范围 | Spindle speed range | rpm | 3500 |
刀架类型 | Turret/tool post | - | 排刀Gang type |
刀具尺寸 | Tool size | mm | 20x20 |
X轴行程 | X axis travel | mm | 400 |
Z轴行程 | Z axis travel | mm | 300 |
X轴快速进给速度 | X axis rapid traverse | mm/min | 24000 |
Z轴快速进给速度 | Z axis rapid traverse | mm/min | 24000 |
主轴电机 | Main spindle motor | kW | 5.5 |
导轨形式 | Guide rail type | - | 线轨Linear rail |
机床重量 | Machine weight | kg | 2300 |
外形尺寸 | Overall dimension | mm | 2200x1530x1780 |
