特点
树脂砂工艺铸造整体床身，经时效处理，外形美观、刚性好、精度高
采用45°的斜床身和直线型导轨，实现较快移动速度和提高加工精度
采用高品质刮屑板防导轨刮伤，导轨面使用贴塑，耐磨性好、精度高
应用案例

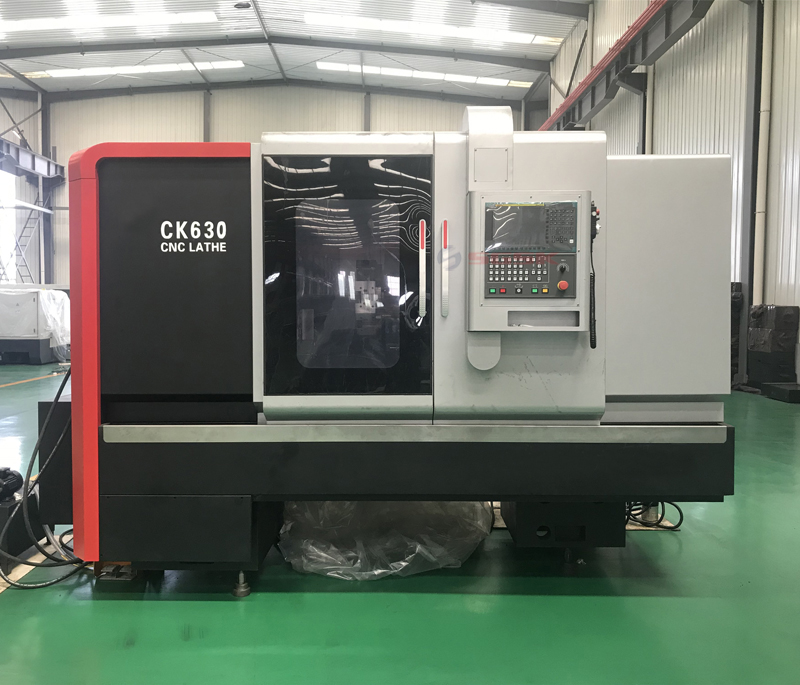

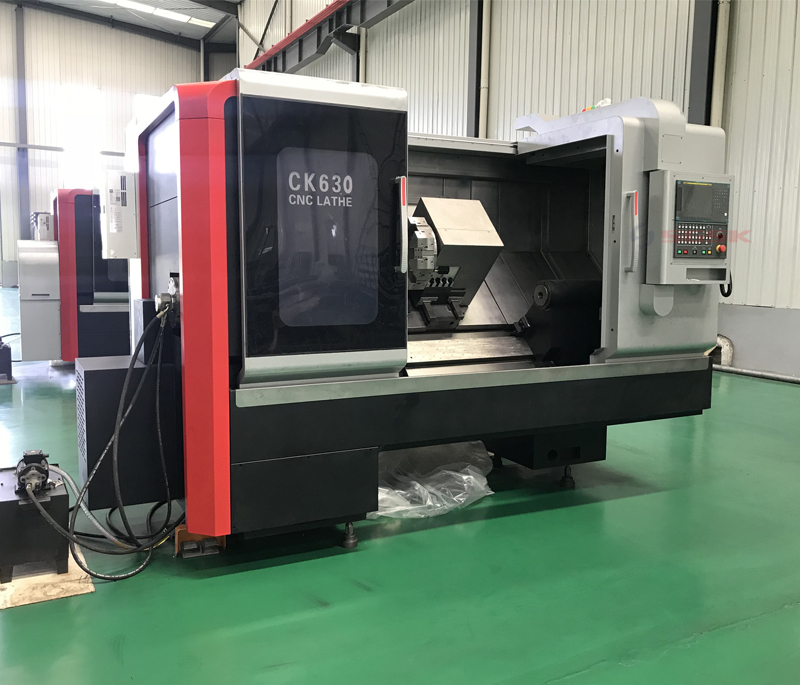

本系列斜床身数控车床采用斜床身，适用于加工各种中小型轴类和盘类工件，具有编程简单、结构可靠、操作方便和自动化程度高等特点，适用于车削各种内外圆柱面、圆锥面、圆弧面及其它旋转面，并用于车削各种螺纹，是机加工领域常用的高效率数控加工设备。
产品主要技术参数
主要技术参数 | Units | TCK630 | ||
床身上最大回转直径 | mm | 630 | ||
床鞍滑体上最大直径 | mm | 440 | ||
最大工件长度 | mm | 1000/1500/2000/3000 | ||
床身斜度 | ° | 45 | ||
主轴孔径范围 | mm | 105 | ||
主轴转速级数 | - | 无极变速 | ||
主轴转速范围 | rpm | 150-1500 | ||
卡盘规格 | in | 15in液压卡盘 | ||
刀架类型 | - | 8工位液压刀塔 | ||
刀具尺寸 | mm | 32x32 | ||
镗刀座孔径 | mm | Φ50 | ||
X轴行程 | mm | 335 | ||
Z轴行程 | mm | 1000/1500/2000/3000 | ||
X轴快速进给速度 | mm/min | 4000硬轨 | 10000线轨 | |
Z轴快速进给速度 | mm/min | 6000硬轨 | 15000线轨 | |
尾座套筒直径 | mm | Φ130 | ||
尾座套筒锥度 | - | MT5 | ||
尾座套筒行程 | mm | 150 | ||
主轴电机 | kW | 15 | ||
冷却泵电机 | kW | 0.37 | ||
机床重量 | 长度500 | kg | 6500 | |
长度1000 | kg | 7000 | ||
长度1500 | kg | 7500 | ||
长度2000 | kg | 8000 | ||
长度3000 | kg | 9000 | ||
外形尺寸 | 长度500 | mm | - | |
长度1000 | mm | 4850x2050x2300 | ||
长度1500 | mm | 5350x2050x2300 | ||
长度2000 | mm | 5850x2050x2300 | ||
长度3000 | mm | 6850x2050x2300 | ||
