特点
高精度台湾直线导轨
高速主轴单元，可选配自制主轴
高强度铸铁
自动集中润滑
整体斜床身
标准配置：
主轴单元（3500转）

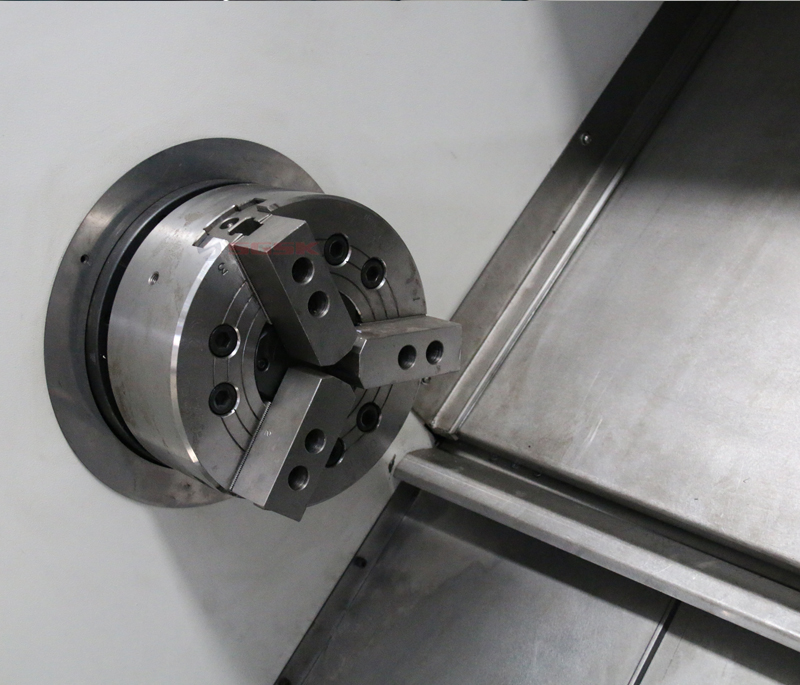

液压卡盘
主轴伺服电机
台湾线轨
国产滚珠丝杆
8工位液压刀塔
可选配置：
台湾单元（5000转）
台湾丝杠
排屑器
12工位液压刀塔
应用案例
该机床适用于加工中小型轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，广泛应用于水暖器材、阀门、电器、仪表、汽车、摩托车、轴承等行业。
产品主要技术参数

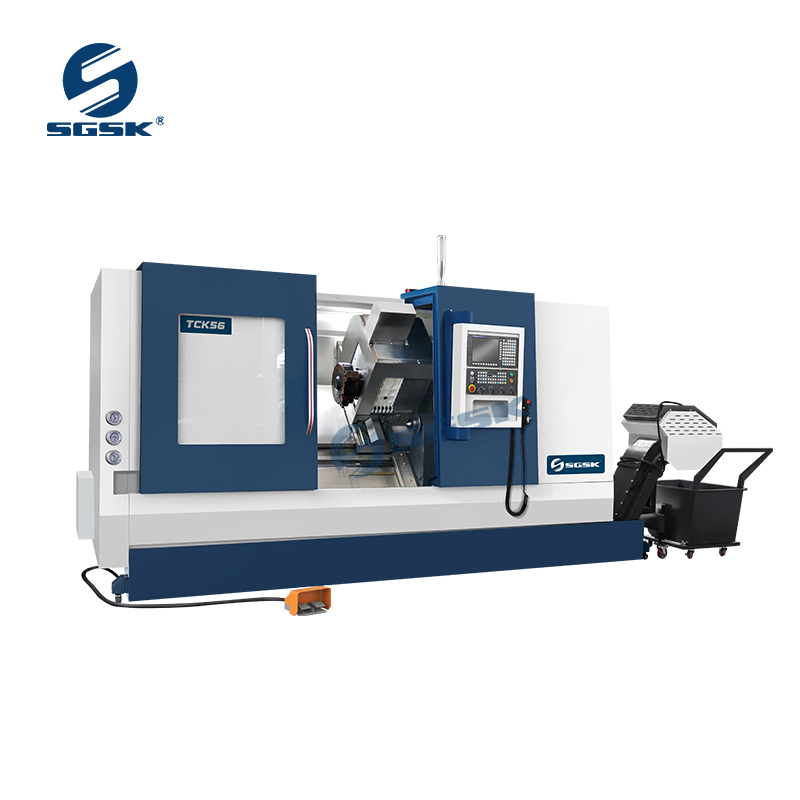

主要技术参数 | Units | TCK56A |
床身上最大回转直径 | mm | 560 |
横滑板上最大回转直径 | mm | 350 |
最大工件长度 | mm | 500 |
主轴孔径范围 | mm | 65 |
棒料通孔直径 | mm | 45 |
主轴鼻端型号 | - | A2-6 |
主轴转速级数 | - | 无级变速 |
主轴转速范围 | rpm | 3500 |
刀架类型 | - | 8工位液压刀塔 |
刀具尺寸 | mm | 25x25 |
X轴行程 | mm | 200 |
Z轴行程 | mm | 560 |
X轴快速进给速度 | mm/min | 18000 |
Z轴快速进给速度 | mm/min | 18000 |
主轴电机 | kW | 11 |
尾座套筒直径 | mm | - |
尾座套筒锥度 | - | MT5 |
尾座套筒行程 | mm | - |
尾座行程 | mm | 450 |
导轨形式 | - | 斜床身线轨 |
机床重量 | kg | 4000 |
外形尺寸 | mm | 2800x1900x1900 |
