应用案例

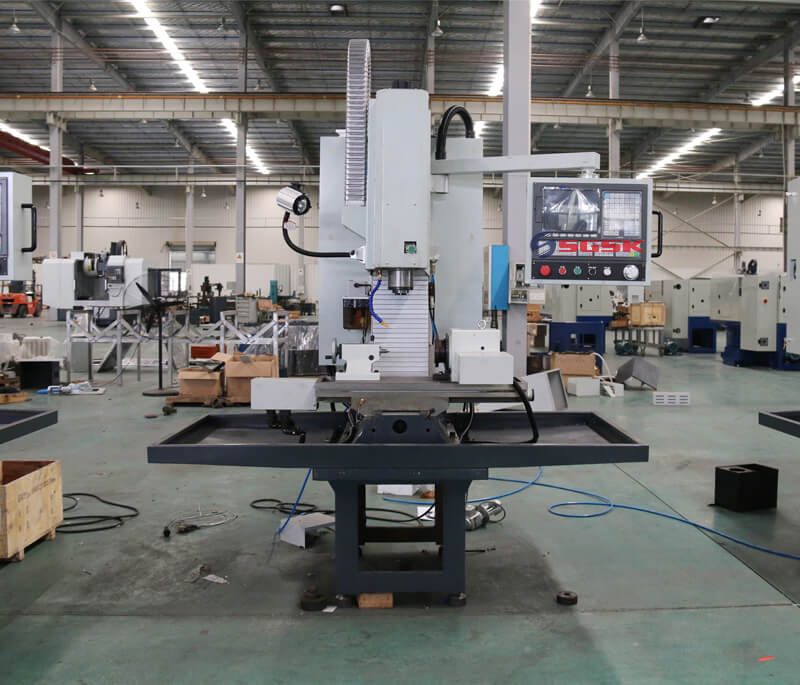

该机床适用于机械加工及模具制造领域的数控铣床/立式加工中心，能适应从粗加工到精加工的加工要求，可完成铣、钻、攻、镗等多种工序。
产品主要技术参数
技术参数 | Units | XK7124/XK7124A | XK7124B | XK7124L/VMC24l | |
工作台尺寸 | mm | 800*240 | 800*240 | 810*240 | |
900*240 选配 | 900*240选配 | ||||
T型槽(数量-宽度-间隙) | 16-3-60 | 16-3-60 | 16-3-60 | ||
最大工作台承重 | kg | 60 | 60 | 100 | |
工作台行程XYZ轴行程 | mm | 430*280*400 | 430*280*400 | 380/240/370 470选配optional | |
530*280*400 | 530*280*400 | ||||
主轴端面到工作台距离 | mm | 60-460 | 50-450 | 60-430 | |
50-550 | |||||
主轴中心到立柱表面距离 | mm | 297 | 297 | 309 | |
主轴转速 | rpm | 100-900/900-2500 | 100-6000 | 100-6000 | |
主轴锥度 | mm | BT30 | BT30 | BT30 | |
刀具夹紧方式 | Tool clamping way | 手动/气动 | 气动 | 气动 | |
ATC capacity (optional) | no | 4PCS Simple ATC | 10 | ||
进给速度 | mm/min | 0-2000 | 0-2000 | 0-2000 | |
快速进给速度 | m/min | 6 | 6 | 15 | |
定位精度 | mm | 0.04 | 0.04 | 0.025 | |
重复定位精度 | mm | 0.02 | 0.02 | 0.016 | |
最小设定单元 | mm | 0.001 | 0.001 | 0.001 | |
主电机功率 | kW | 1.5(A/C motor) | 2.2/3.7 | 2.2/3.7 | |
进给电机功率 | kW | 2001/1/1 | 1/1/1.5 | 1.5/1.5/1.5 | |
刀具最大尺寸 | mm | Φ60x175 | Φ60x175 | Φ60x175 | |
刀具最大重量 | kg | 3.5 | 3.5 | 3.5 | |
机床重量 | kg | 900 | 1000 | 1000/1280 | |
外形尺寸 | mm | 1640x1205x1950(2050) | 1640x1205x1950(2050) | 1770x1650x1300(2580) | |
包装尺寸(L*W*H) | mm | 1900x1620x2480(2580) | 1900x1620x2480(2580) | 1900x1620x2480(2580) | |
装柜20’’ | 3sets | 3sets | 6sets/40’’GP | ||
