特点
机身及主要构件均为高强度铸铁,金相组织稳定,确保机长期使用的稳定性;
立柱底部为A字型桥跨式结构,结合大箱底座,大幅减轻重切削时机身的振动;
预拉伸精密滚珠丝杠传动;

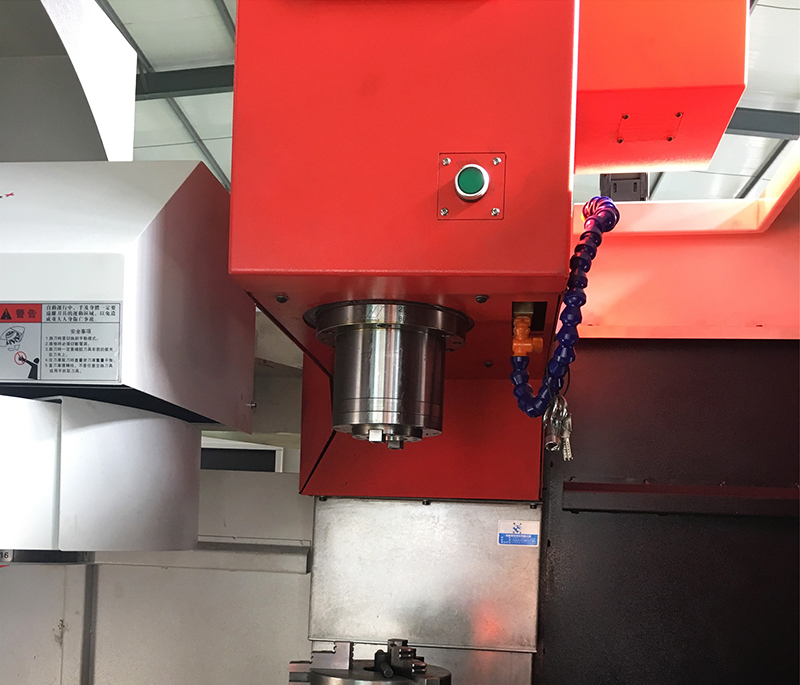

高速、高精度、高刚性主轴单元;
油水分离式设计;
间歇式自动润滑;
气动松、拉刀系统。
应用案例

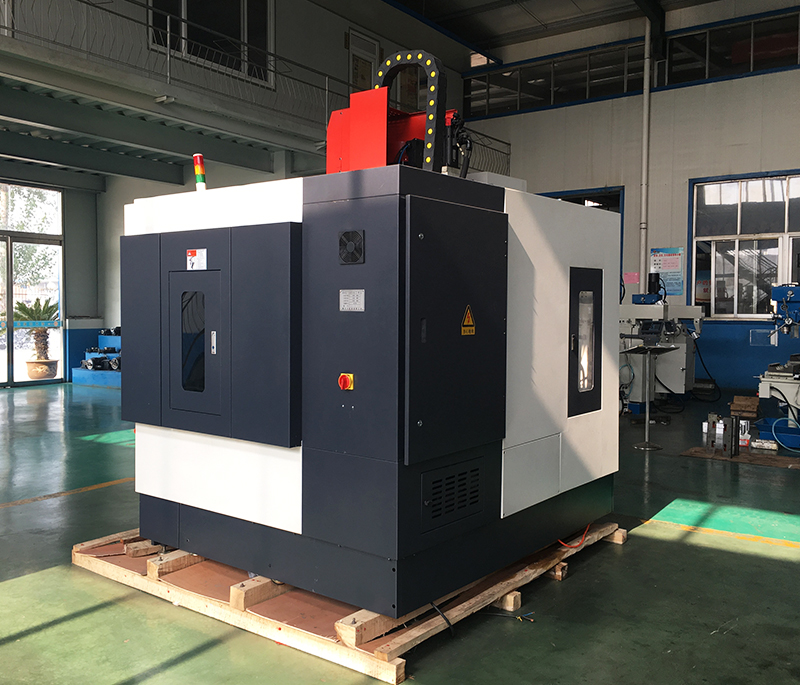

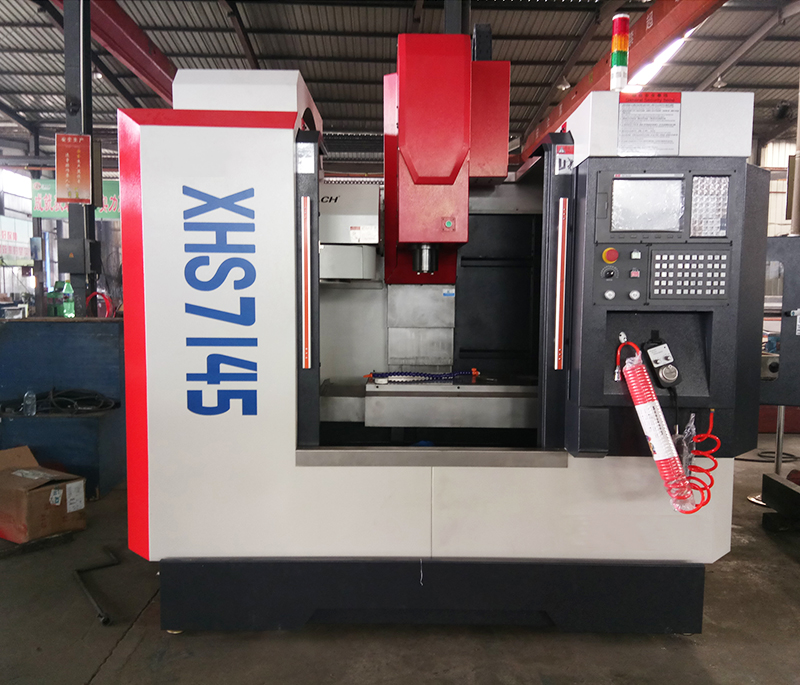

本机床是适用于机械加工及模具制造领域的立式加工中心,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。
产品主要技术参数
技术参数Specifications | Units | XH7136 |
工作台尺寸Table size | mm | 900x400 |
X轴行程X axis travel | mm | 800 |
Y轴行程Y axis travel | mm | 400 |
Z轴行程Z axis travel | mm | 500 |
工作台最大承重Max. Worktable load | kg | 450 |
T型槽(数量-宽度-间隙)T slot(number-width-pitch) | 3-18x120 | |
主轴转速Max.Spindle speed | rpm | 8000 |
主轴锥度Spindle taper | mm | BT40 |
主电机功率Main motor power | kW | 5.5 |
X/Y/Z轴快移速度X/Y/Z rapid traverse speed | m/min | 24/24/20 |
切削进给速度Cutting feed speed | mm/min | 1-10000 |
导轨形式Guide rail type | 线轨Linear rail | |
主轴中心到立柱表面距离 Distance from spindle axis to column surface | mm | 520 |
主轴端部到工作台表面距离 Distance between spindle nose and worktable surface | mm | 130-630 |
定位精度Positioning accuracy | mm | ±0.0075 |
重复定位精度Repeat positioning accuracy | mm | ±0.005 |

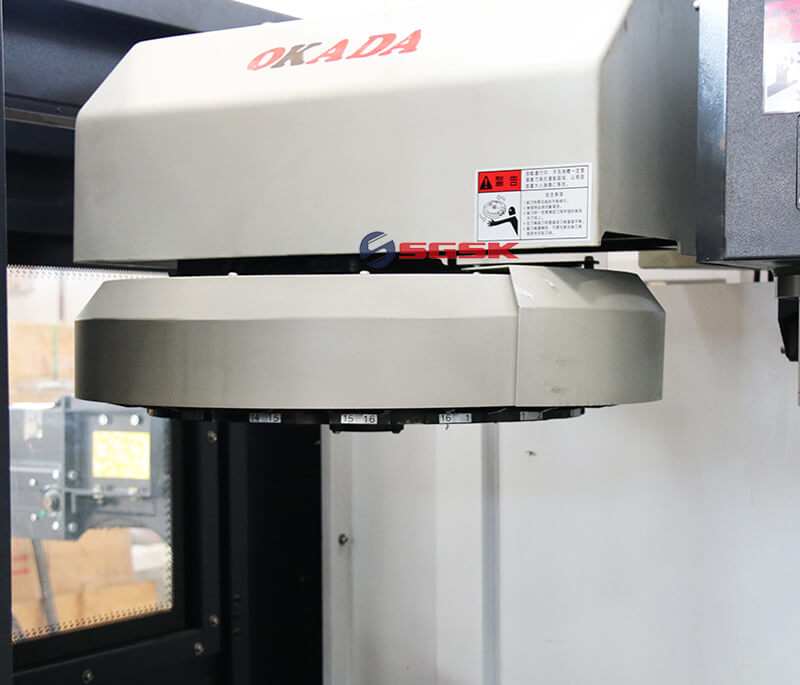

刀库Tool magazine | 斗笠Armless 16 | |
刀具最大直径Max.Tool diameter | mm | Φ90 |
刀具最大重量Max.Tool weight | kg | 8 |
机床重量Machine weight | kg | 4000 |
外形尺寸Overall dimension | mm | 2500x20500x2550 |
