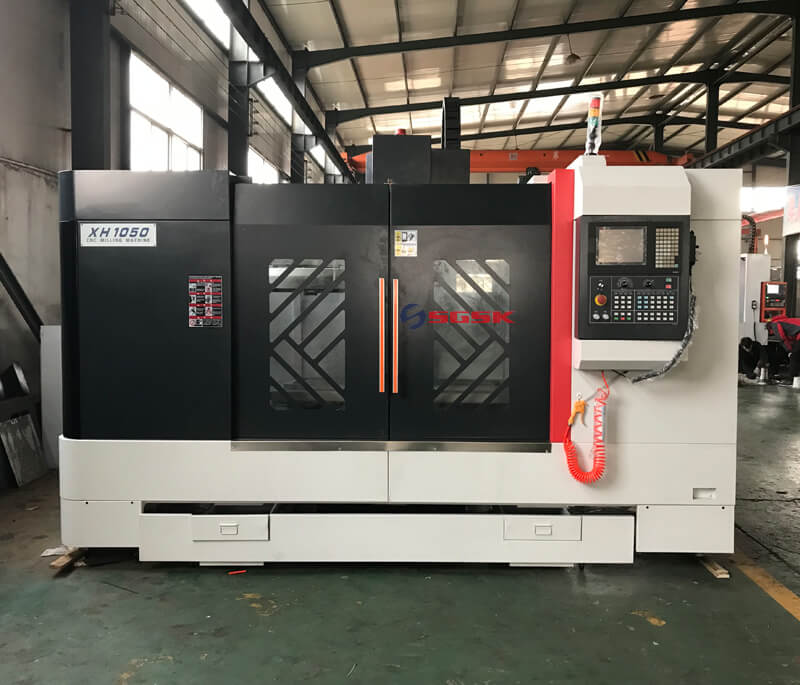

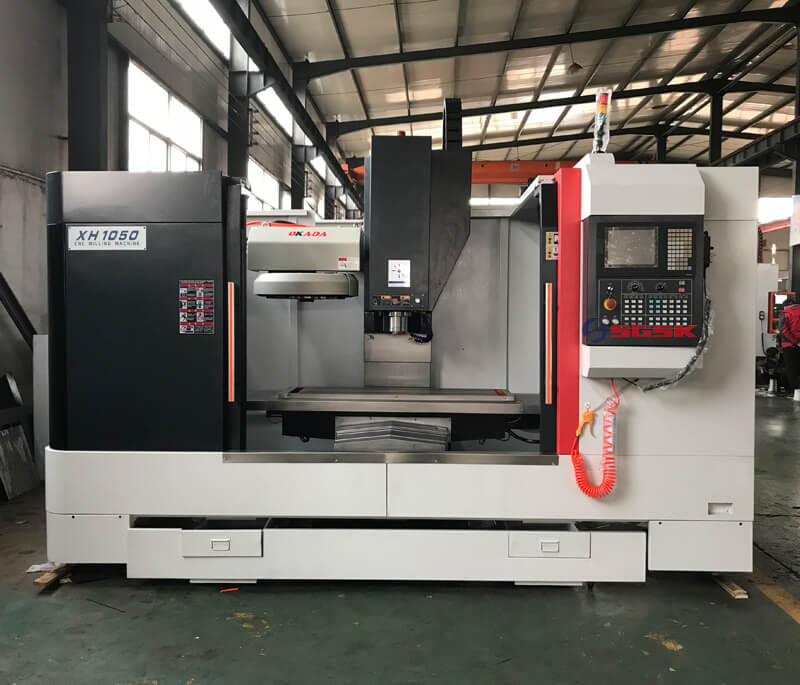

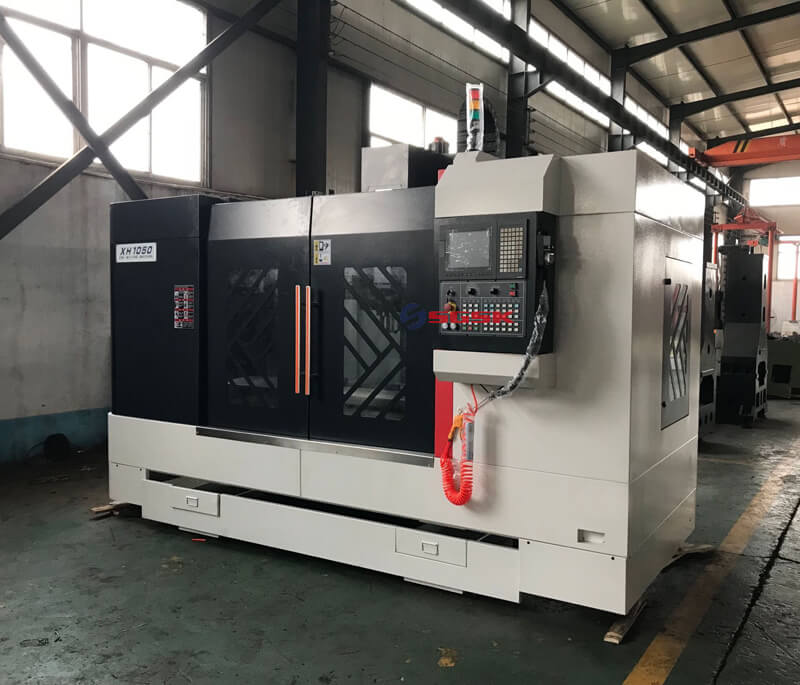

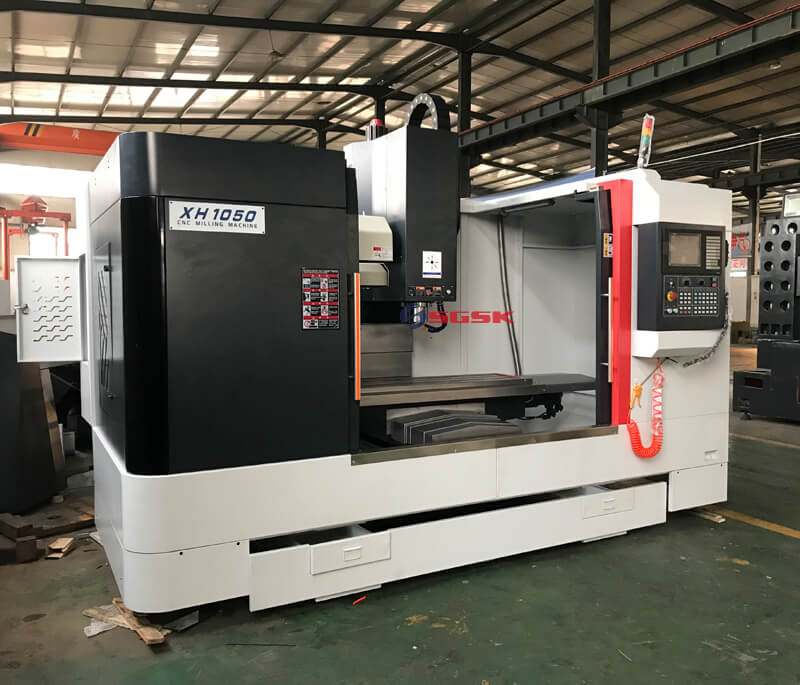

特点
1、 底座、立柱、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性,为机床性能的稳定性提供了保障。

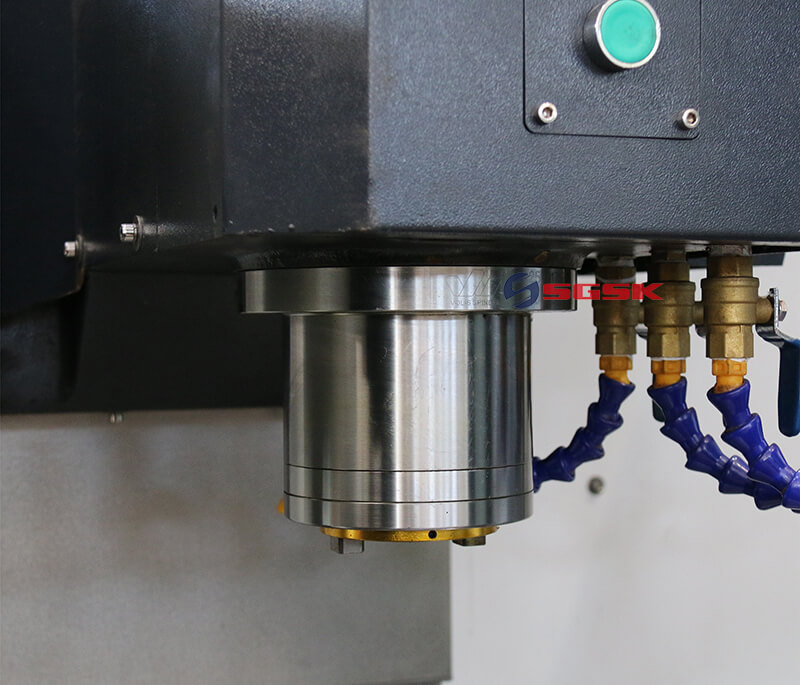

2、采用高速、高精度、高刚性主轴单元,承载能力强,最高转速8000rpm;
3、工作台X 向行程达1200 mm,Y、Z向导轨均为宽矩形滑动导轨,并经超音频淬火及精密磨削。滑动导轨面精密刮研,并贴覆复合PTFE材料,配合自动强制润滑,减小进给运动的磨擦阻力,减小低速爬行,提高机床精度寿命。
4、 X、Y、Z三方向进给均采用高精度、高强度滚珠丝杠,伺服电机驱动,确保机床的定位精度。
5、 导轨、滚珠丝杠采用不锈钢防护装置,保证丝杠和导轨的清洁,确保机床传动及运行精度。
6、 Z向加配重块平衡装置,保证主轴升降运动平稳、顺畅。
7、电动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
8、机床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作箱可旋转一定角度,操作方便、可靠。
应用案例
本机床具有较强的承载能力,三方向导轨均为淬火硬轨,导轨宽、跨距大,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。可铣削、钻孔、扩孔及铰孔等多种功能,能够实现对盘类、板类、壳体、模具等复杂、高精度零件的加工,适于多品种各中、小型零件的平面、斜面、沟槽、孔等多种工序加工,是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。
产品主要技术参数
技术参数Specifications | Units | VMC1050 |
工作台尺寸Table size | mm | 1000x500 |
X轴行程X axis travel | mm | 1000 |
Y轴行程Y axis travel | mm | 500 |
Z轴行程Z axis travel | mm | 500 |
工作台最大承重Max.Worktable load | kg | 500 |
T型槽(数量-宽度-间隙)T slot(number-width-pitch) | 5-18x90 | |
主轴转速Max.Spindle speed | rpm | 8000(选配Optional:10000) |
主轴锥度Spindle taper | mm | BT40 |
主电机功率Main motor power | kW | 7.5/11 |
X/Y/Z轴快移速度X/Y/Z rapid traverse speed | m/min | 24/24/20 |
切削进给速度Cutting feed speed | mm/min | 1-8000 |
导轨形式Guide rail type | 线轨Hard rail | |
主轴中心到立柱表面距离 Distance from spindle axis to column surface | mm | 525 |
主轴端部到工作台表面距离 Distance between spindle nose and worktable surface | mm | 130-630 |
定位精度Positioning accuracy | mm | ±0.0075 |
重复定位精度Repeat positioning accuracy | mm | ±0.005 |

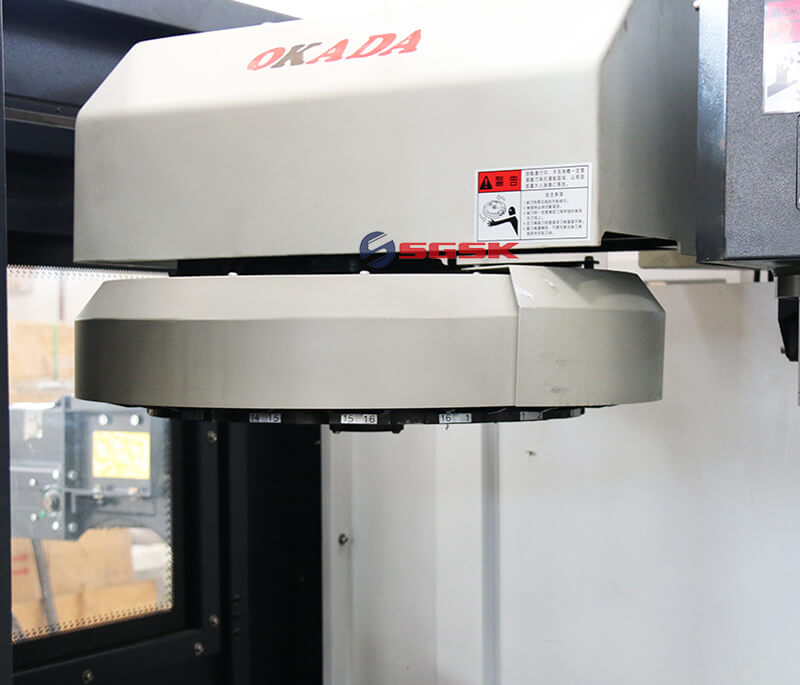

刀库Tool magazine | 圆盘Arm 24 | |
刀具最大直径Max.Tool diameter | mm | Φ78(Adjacent)/Φ120(Apart) |
刀具最大重量Max.Tool weight | kg | 8 |
机床重量Machine weight | kg | 5200 |
外形尺寸Overall dimension | mm | 3200x2400x2800 |
