产品主要技术参数

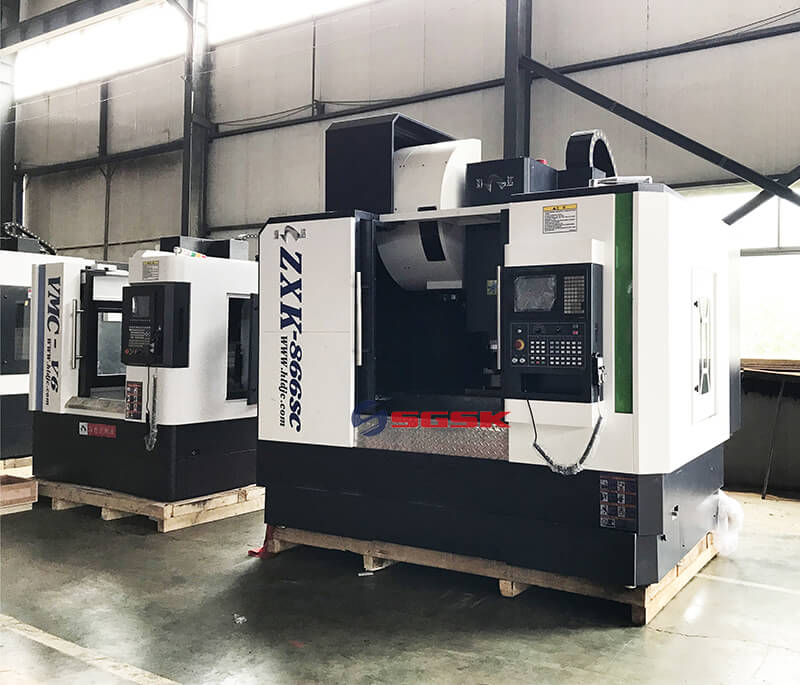

规格型号 | Units | ZXK650 | ZXK860 | ZXK1370 |
工作台X/Y/Z轴行程 | mm | 600/500/550 | 850/600/600 | 1300/700/650 |
主轴端面至工作台面距离 | mm | 120-670 | 180-780 | 150-800 |
主轴中心至立柱距离 | mm | 520 | 600 | 785 |
工作台面积 | mm | 800*450 | 1050*600 | 1400*710 |
最大载重 | kg | 350 | 800 | 1000 |
T型槽（宽*槽数*间距） | mm | 15x15x12 | 15x15x12 | 15x15x12 |
X.Y.Z轴快速进给 | m/min | 15*15*12 | 15*15*12 | 15*15*12 |
主轴转速 | rpm | 8000/10000/12000/15000 | 40-3000 | 8000 |
主轴规格 | BT40 | BT40/Φ140 | BT50 | |
主轴马达 | kW | 7.5HP(5.5kW) | 10HP(7.5kW) | 20HP(15kW) |
控制系统 | Mitsubishi:M70A/M70B, FANUC 0I MF, Syntec 21M, KND, GSK controller | Mitsubishi:M70A/M70B, FANUC 0I MF, Syntec 21M, KND, GSK controller | Mitsubishi:M70A/M70B, FANUC 0I MF, Syntec 21M, KND, GSK controller | |
定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 |
重复定位精度 | mm | ±0.004/300 | ±0.004/300 | ±0.003/300 |
机械占地尺寸 | mm | 2200*2450*2500 | 2600*2400*2600 | 3760*2915*2700 |
机械重量 | kg | 3800 | 5000 | 10500 |
