产品型号:

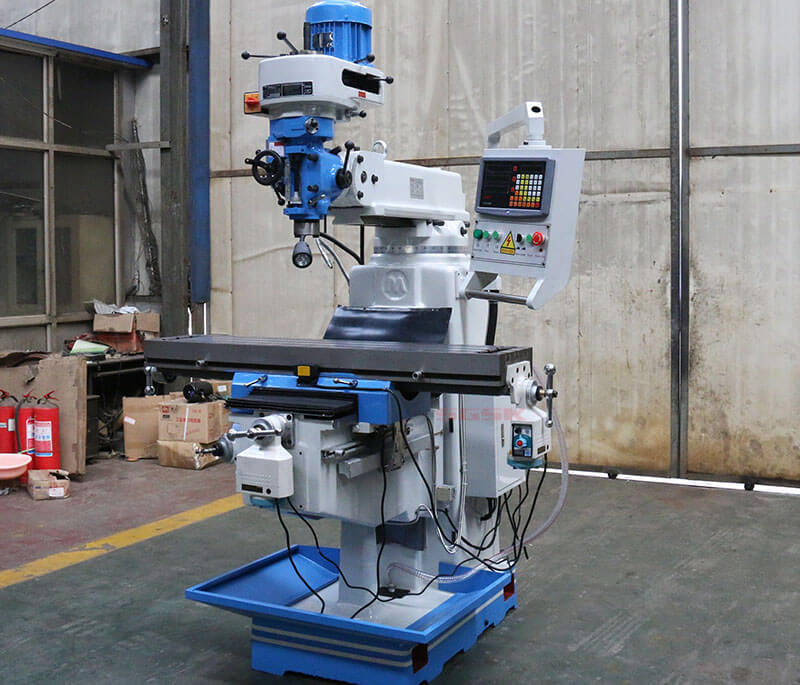

X6336炮塔铣床

应用案例

1.本机床结构紧凑,刚性好,能承载重负荷切削。机床主轴电机功率高,变速范围广,充分发挥刀具效能,可高速切削
2.机身采用高级铸铁,经人工时效处理后精度高,寿命长。工作台纵向行程均采用矩形导轨,接触面多,稳定性好,刚性足。

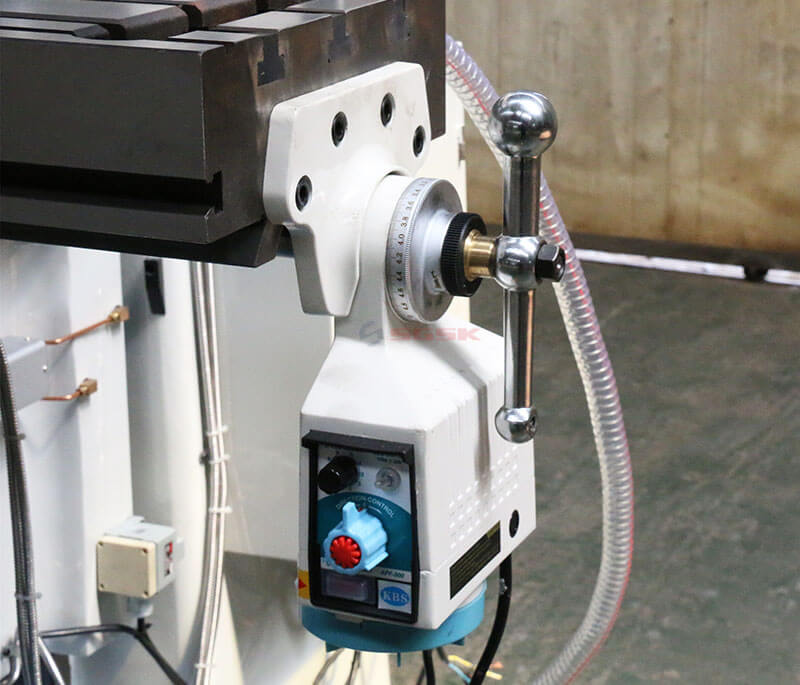

3.机床工作台XY向手动、机动进给并设有快进、快退装置,Z向电动升降工作效率高。
4.工作台纵、横机动进给互锁,防止错误操作。机床有完善的润滑系统,各导轨面可集中润滑。
5.基础导轨面,立柱,三角体,工作台面全部经高频淬火,寿命长。然后导轨磨精细磨,机床运动精度和寿命俱佳。

此类产品属于通用机床,特别适用于单件、成批生产和工具、修理部门。可加工各种平面、斜面、沟槽齿轮,T 型槽等。可选配万能铣头,分度头等铣床附件,扩大加范围。


产品主要技术参数

主要技术参数

Units

X6336

工作台尺寸

mm

1500x360

工作台行程

mm

1000/320/450

T型槽(数量-宽度-

mm

3-18-80

主轴锥度


ISO40 7:24(V)

ISO50 7:24(H)

主轴转速范围

rpm

(V) 50HZ:65-4500 60HZ:80-5440(16)

(H) 60-1800(12)

特殊选配:无段变速65-4000

主轴行程

mm

127

主轴进给量

mm

0.04,0.08,0.15(3)

主轴端面至工作台距离

mm

140-590

主轴中心至工作台距离

mm

0-450

主电机功率

kW

3.7(V)4(H)

铣头左右回转

°

±90°

铣头前后回转

°

±45°

重量

kg

2400

外形尺寸

mm

2600x2200x2550
