产品型号:

数控立式车床VTC800

产品主要技术参数

项目

技术参数

加工范围

工件最大回转直径

900mm

最大车削直径

850mm

刀架垂直移动距离

650mm

刀架水平移动距离

-50-550mm

刀架下平面距卡盘上平面距离

100-750

主轴单元

主轴型号

A2-11

主轴轴承配置

NN3036  180X280X74双列圆柱滚子轴承

NN3030  150X225X56双列圆柱滚子轴承

234436 180X280X120双向推力角接触球轴承

主轴转速范围

50-800rpm   1:2.5速比

主轴输出扭矩

885NM

主轴电机功率

22/30kW(额定转速600,额定扭矩350NM)

进给

X轴快速进给速度

15m/min

Z轴快速进给速度

12m/min

切削进给速度

0.1-5000mm/min

X轴电动机功率、扭矩

2.4 kW /15NM

Z轴电动机功率、扭矩

2.8 kW /18NM  抱闸

刀架及卡盘

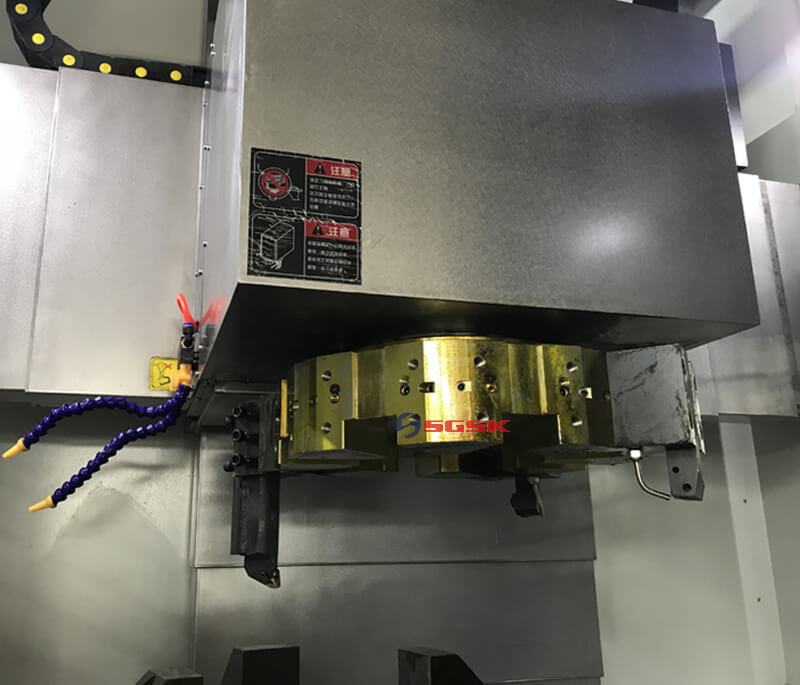

刀架形式

八工位液压刀塔

刀杆截面

32×32mm

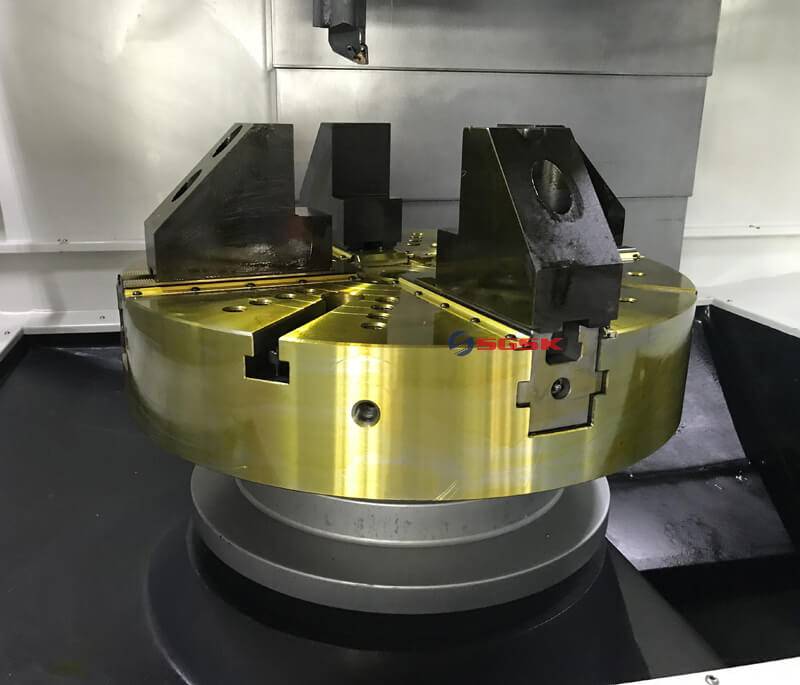

手动四爪卡盘直径

630mm

机床精度

机床定位精度

±0.008mm

机床重复定位精度

±0.005mm

机床外形尺寸及重量

机床重量(约)

≈8800kg

机床外形尺寸

2800×2000×3200mm
