产品型号:

数控立式车床VTC1250

产品主要技术参数

项目

技术参数

加工范围

工件最大回转直径

1250mm

最大车削直径

1000mm(过床鞍)

1250(盘类)

刀架垂直移动距离

800mm

刀架水平移动距离

-50-700mm

刀架安装下平面距卡盘上平面距离

150-950mm

主轴单元

主轴型号

A2-11

主轴轴承配置

NN3036   180X280X74双列圆柱滚子轴承

NN3030   150X225X56双列圆柱滚子轴承

234436 180X280X120双向推力角接触球轴承

推力圆柱滚子轴承

主轴承重

1500KG

主轴转速范围

50-500rpm   1:2.5速比

主轴输出扭矩

1050NM

主轴电机功率

22/30kW(额定转速500额定扭矩420NM)

进给

X轴快速进给速度

15m/min

Z轴快速进给速度

12m/min

切削进给速度

0.1-5000mm/min

X轴电动机功率、扭矩

2.8kW/18NM

Z轴电动机功率、扭矩

3.5kW/22NM   抱闸

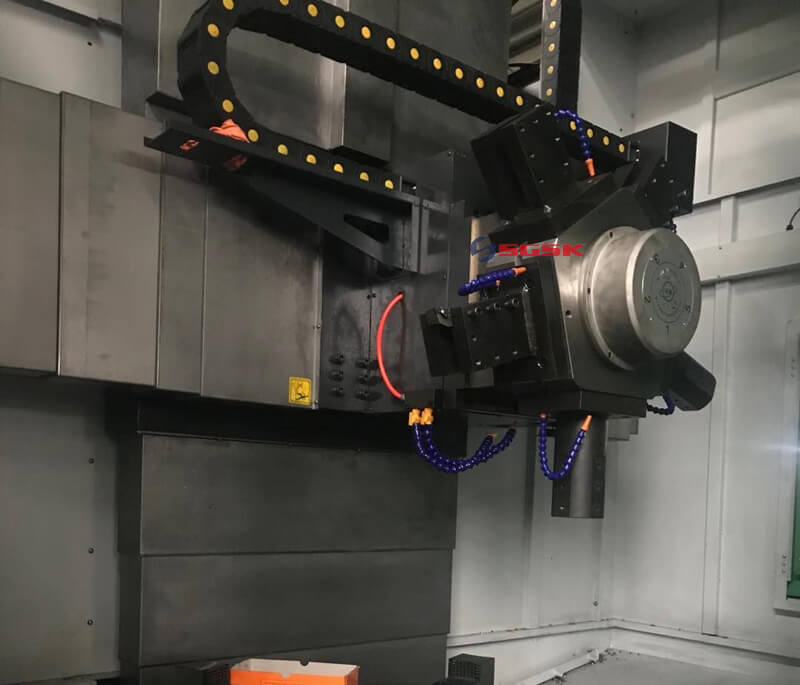

刀架及卡盘

刀架形式

八工位液压刀塔

刀杆截面

40×40mm

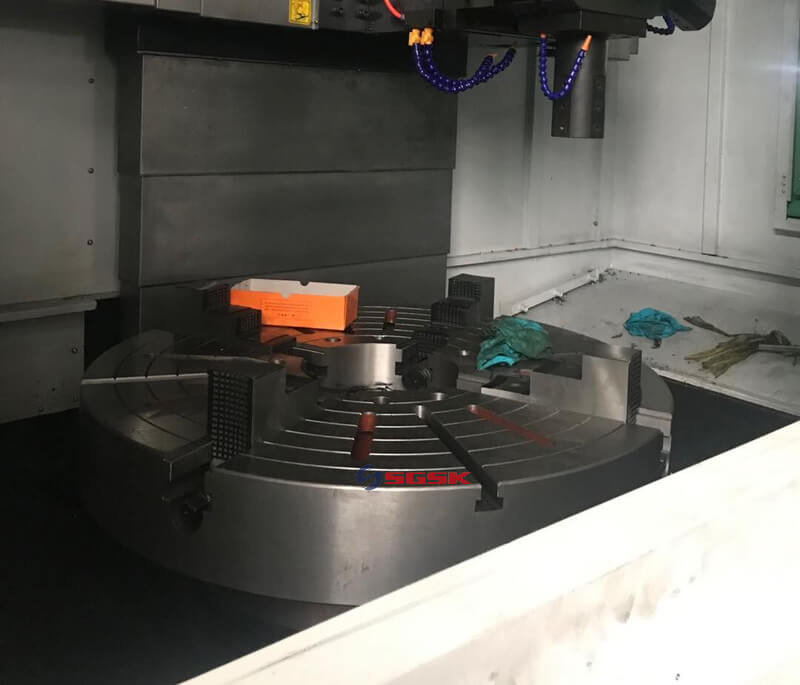

卡盘直径

1000mm(手动四爪)

机床精度

机床定位精度

±0.01mm

机床重复定位精度

±0.0075mm

机床外形尺寸及重量

机床重量(约)

≈11500kg

机床外形尺寸

3060×3010×3500mm
