特点
优质高强度铸铁铸造整体床身刚性好、精度高
导轨表面经超音频淬火处理，硬度高、寿命长
拖板采用导轨面贴塑工艺，耐磨性好、精度高
主轴孔径大、通过性高、双卡盘工件夹持稳定
应用案例

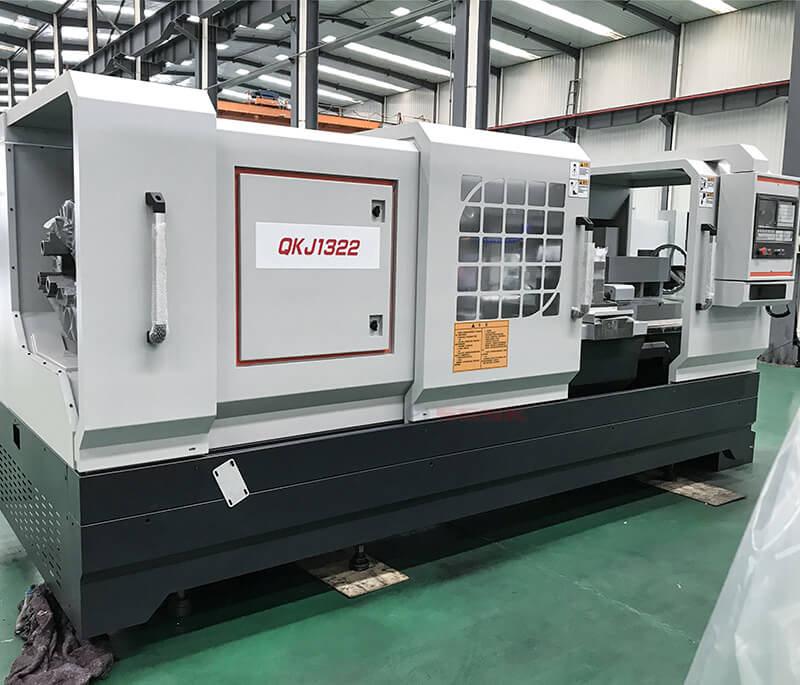

本系列数控管螺纹车床主要用于加工管道工件的内外螺纹，同时具备普通数控车床的功能，可对轴类和盘类等工件进行外圆、内孔和端面的加工；该系列机床广泛应用于石油行业对钻杆、接头、套管等工件的加工和修复，同时也可应用于地质勘探、矿产开采、化工冶炼、管网建设、机械制造和船舶建造等行业。
产品主要技术参数
主要技术参数 | Units | QK1325 | QK1335 |
床身上最大回转直径 | mm | 800 | 900 |
横滑板上最大回转直径 | mm | 435 | 535 |
最大工件长度 | mm | 1000/1500 | 1000/1500 |
加工管螺纹直径范围 | mm | 50-220 | 110-340 |
床身导轨宽度 | mm | 705 | 705 |
床身承重范围 | T | 5 | 5 |
主轴孔径范围 | mm | 240 | 355 |
主轴转速级数 | - | 无极变速/Stepless | 无极变速/Stepless |
主轴转速范围 | rpm | 90-450 | 90-350 |

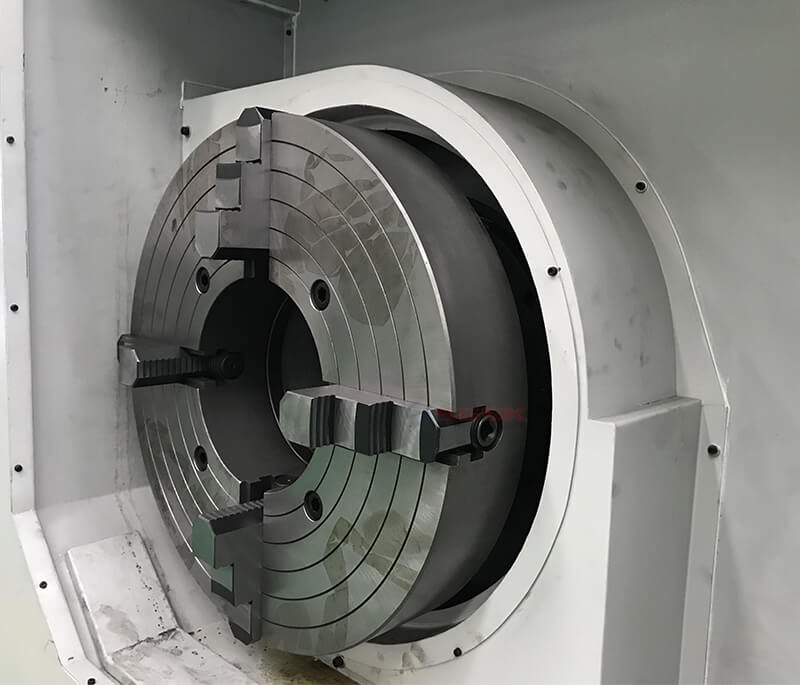

卡盘规格 | mm | φ630电动复合四爪卡盘 φ630 4-jaw electric | φ780电动复合四爪卡盘 φ780 4-jaw electric |

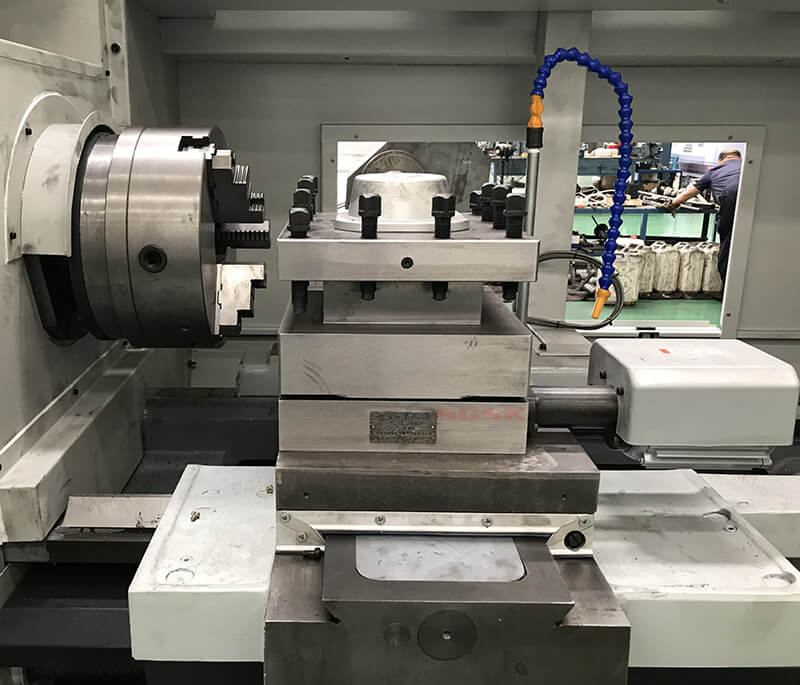

刀架类型 | - | 4工位电动刀架 CNC turret 4 position | 4工位电动刀架 CNC turret 4 position |
刀具尺寸 | mm | 32x32 | 40x40 |
X轴行程 | mm | 480 | 480 |
Z轴行程(不用尾座时） | mm | 1000/1500 | 1000/1500 |
X轴快速进给速度 | mm/min | 4000 | 4000 |
Z轴快速进给速度 | mm/min | 6000 | 6000 |
伺服主轴电动机 | kW | 22 | 22 |
冷却泵电机 | kW | 0.125 | 0.125 |
机床重量 | kg | 8100 | 8900 |
kg | 8800 | 9600 | |
外形尺寸 | mm | 3950x2050x2050 | 3950x2050x2050 |
mm | 4450x2050x2050 | 4450x2050x2050 |
