特点
优质高强度铸铁铸造整体床身刚性好、精度高
导轨表面经超音频淬火处理，硬度高、寿命长
拖板采用导轨面贴塑工艺，耐磨性好、精度高

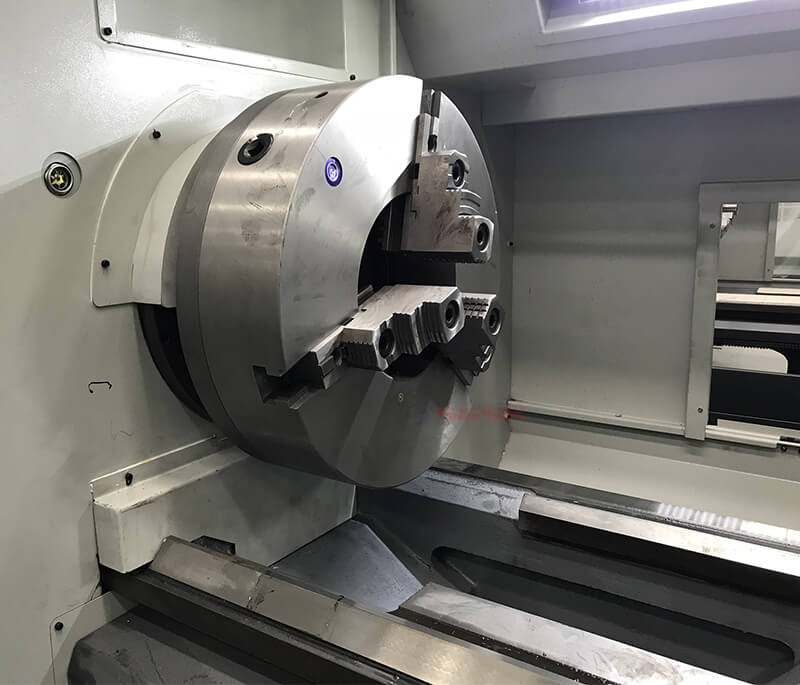

主轴孔径大、通过性高、双卡盘工件夹持稳定
应用案例

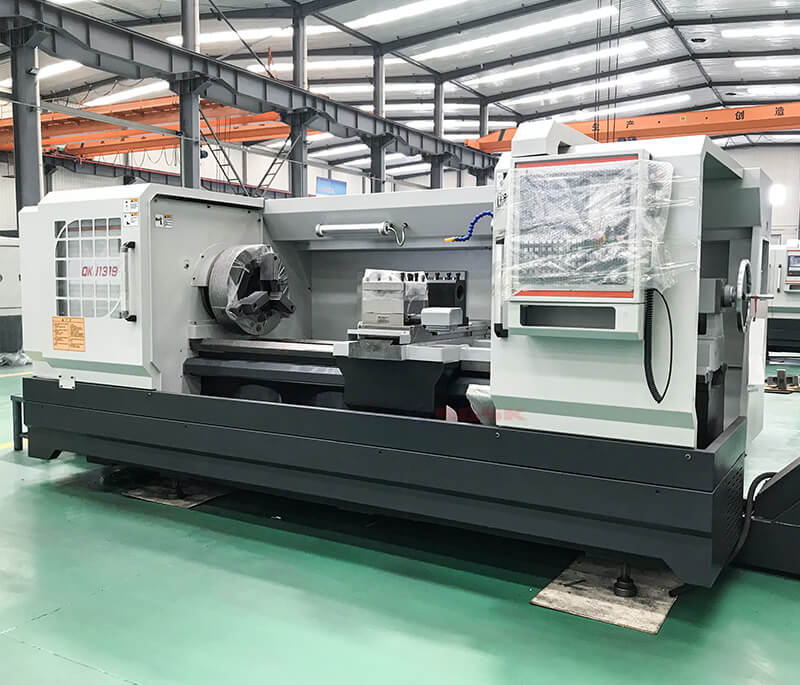

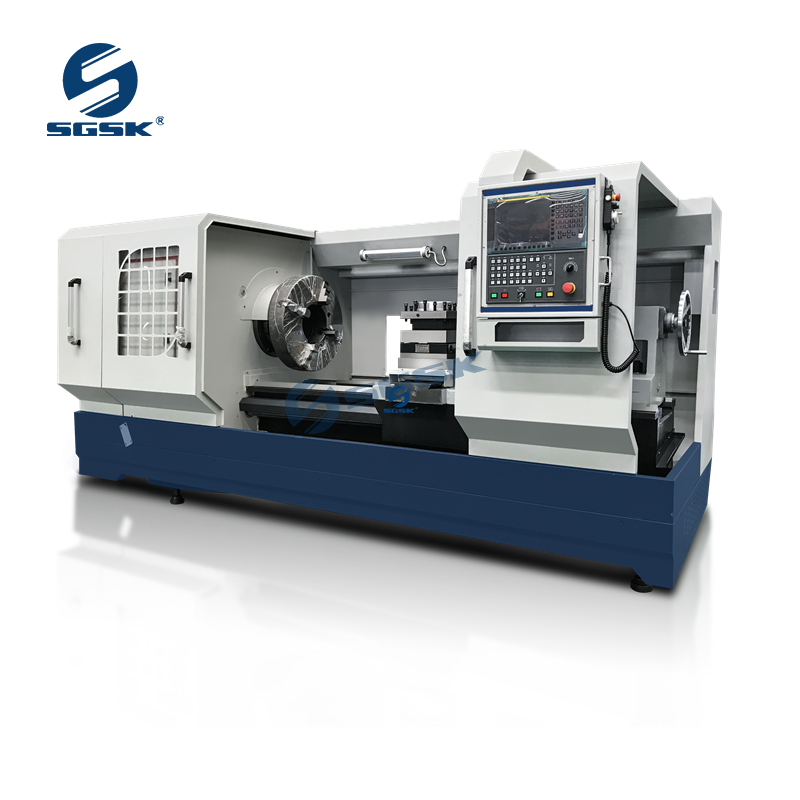

本系列数控管螺纹车床主要用于加工管道工件的内外螺纹，同时具备普通数控车床的功能，可对轴类和盘类等工件进行外圆、内孔和端面的加工；该系列机床广泛应用于石油行业对钻杆、接头、套管等工件的加工和修复，同时也可应用于地质勘探、矿产开采、化工冶炼、管网建设、机械制造和船舶建造等行业。
产品主要技术参数
主要技术参数 | Units | QK1313 | QK1319 | QK1319 | QK1322 | QK1322 |
手动换档 | 手动换档 | 液压换挡 | 手动换档 | 液压换挡 | ||
床身上最大回转直径 | mm | 630/800 | 630/800 | 630/800 | ||
横滑板上最大回转直径 | mm | 340/520 | 340/520 | 340/520 | ||
最大工件长度 | mm | 1000/1500/3000 | 1000/1500/3000 | 1000/1500/3000 | ||
加工管螺纹直径范围 | mm | 30-126 | 50-193 | 50-220 | ||
床身导轨宽度 | mm | 550 | 550 | 550 | ||
床身承重范围 | T | 3 | 3 | 3 | ||
主轴孔径范围 | mm | 130 | 200 | 225 | ||
主轴转速级数 | - | 3档变频 | 4档变频 | 4档液压 | 4档变频 | 4档液压 |
主轴转速范围 | rpm | 30-720 | 20-550 | 20-550 | ||
卡盘规格 | mm | φ400手动三爪 | φ500手动三爪 | φ500手动三爪l | ||
刀架类型 | - | 4工位电动刀架 | 4工位电动刀架 | 4工位电动刀架 | ||
刀具尺寸 | mm | 32x32 | 32x32 | 32x32 | ||
X轴行程 | mm | 320/420 | 320/420 | 320/420 | ||
Z轴行程 | mm | 850/1350/2850 | 850/1350/2850 | 850/1350/2850 | ||
X轴快速进给速度 | mm/min | 4000 | 4000 | 4000 | ||
Z轴快速进给速度 | mm/min | 6000 | 6000 | 6000 | ||

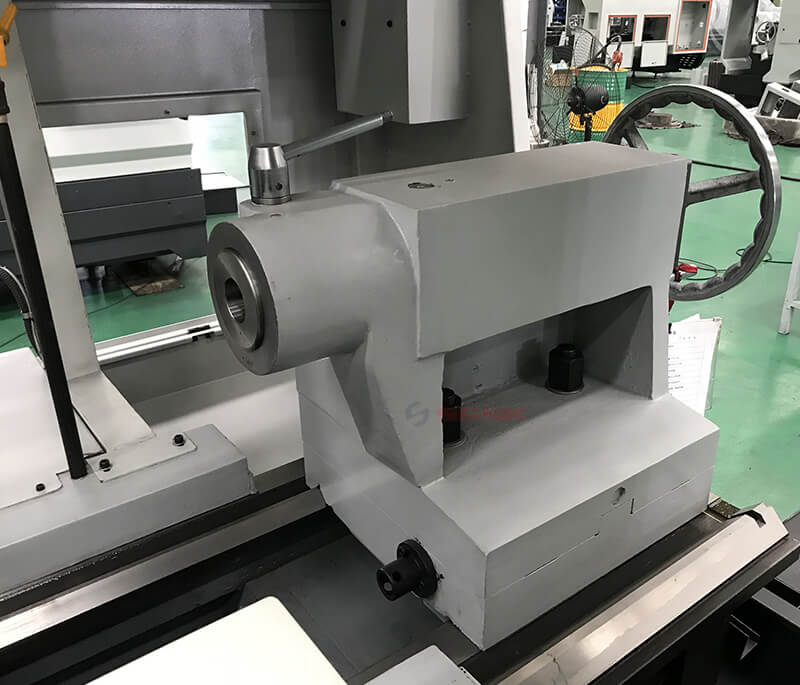

尾座套筒直径 | mm | φ100 | φ100 | φ100 | ||
尾座套筒锥度 | - | MT5 | MT5 | MT5 | ||
尾座套筒行程 | mm | 250 | 250 | 250 | ||
主轴电机 | kW | 11 | 11 | 11 | ||
冷却泵电机 | kW | 0.125 | 0.125 | 0.125 | ||
机床重量 | kg | 4500 | 4600 | 4700 | ||
kg | 5000 | 5100 | 5200 | |||
kg | 6000 | 6100 | 6200 | |||
外形尺寸 | mm | 3300x1800x1850 | 3300x1880x1850 | 5000x1880x1850 | ||
mm | 3800x1800x1850 | 3800x1880x1850 | 6500x1880x1850 | |||
mm | 5300x1800x1850 | 5300x1880x1850 | 7500x1880x1850 | |||
