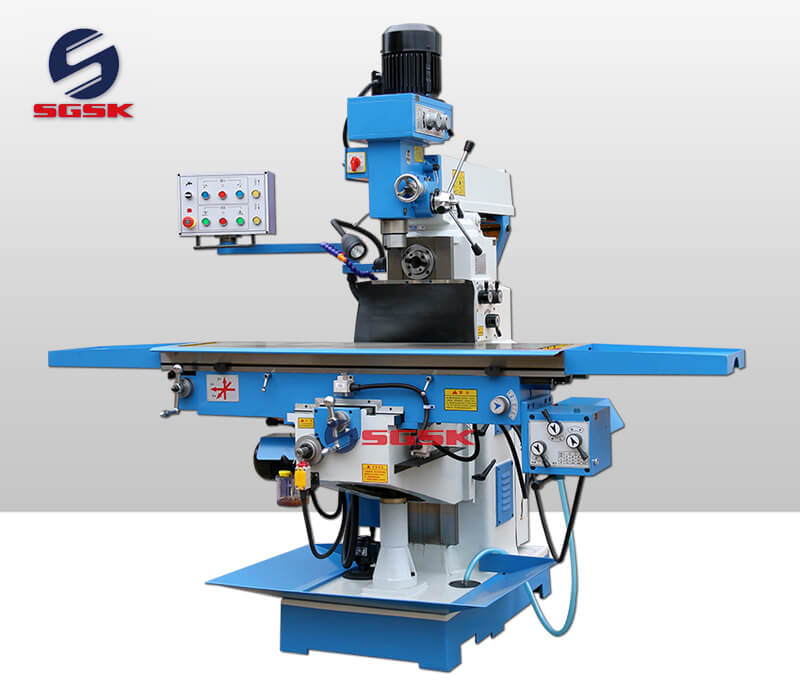

特点
立铣/卧铣采用齿轮传动,

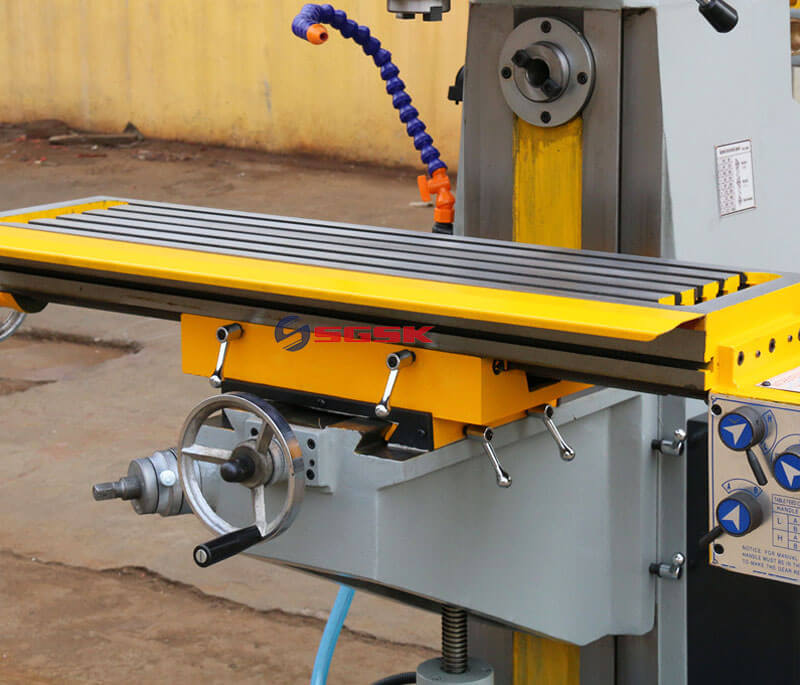

工作台进给X/Y向自动,Z向手动,

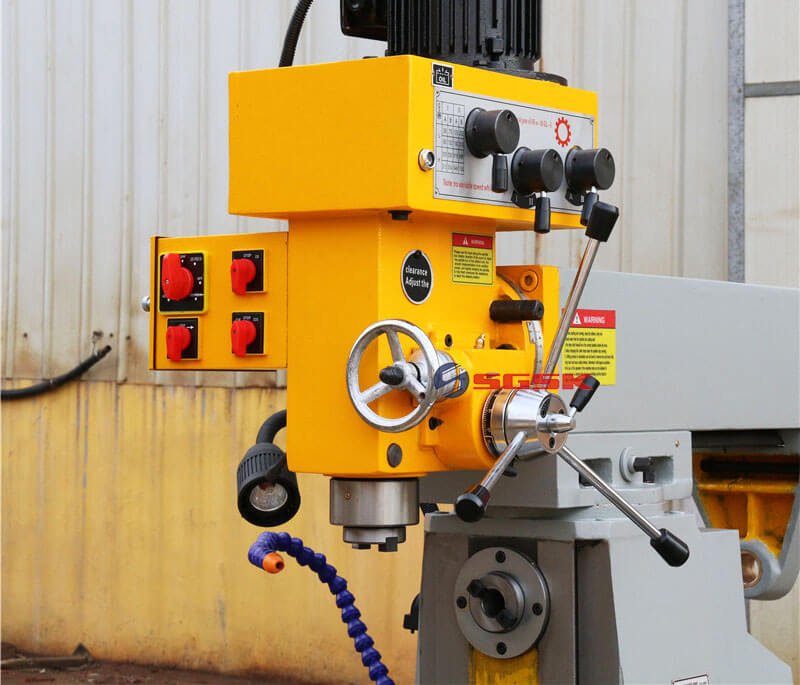

铣头可回转±45°,
床身淬火。
应用案例
广泛用于单件或是成批的机械制造;仪表工业;建筑装饰和修配部门。
产品主要技术参数
技术参数 | ZX7550CW | ZX7550ZW |
钻孔最大直径(mm) | 50 | 50 |
端铣最大宽度(mm) | 100 | 100 |
立铣最大直径(mm) | 25 | 25 |
镗孔最大直径(mm) | 120 | 120 |
最大攻丝直径 | M16 | M16 |
主轴端面至工作台距离(mm) | 90-490 | 90-490 |
主轴锥度 | MT4 | MT4 |
主轴转速范围(r.p.m) | 115-1750(V)80-1300(H) | 90-2000(V)80-1300(H) |
主轴行程(mm) | 120 | 120 |
工作台尺寸(mm) | 1000*240 | 1000*240 |
工作台行程(mm) | 600*230 | 600*230 |
工作台进给速度(mm/min) | X:16-480(8档) | X:16-480(8档) |
外形尺寸(mm) | 1280*1285*2080 | 1280*1285*2080 |
电动机功率(kW) | 1.5/2.2(V) 2.2(H) | 1.5/2.2(V) 2.2(H) |
净重(kg) | 900/1000 | 900/1000 |
