特点
精密主轴轴承
全齿轮床头箱

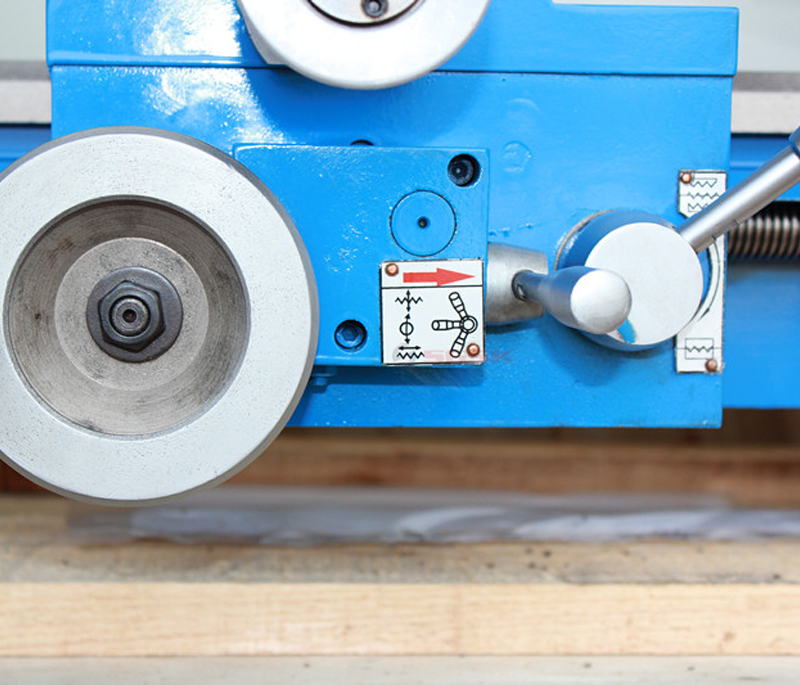

纵横向自动进给
床身导轨淬火精磨
产品主要技术参数
主要技术参数 | Units | CJM250 | |
床身上最大回转直径 | mm | 250 | |
横滑板上最大回转直径 | mm | 150 | |
最大工件长度 | mm | 500(Optional:700) | |
主轴孔径范围 | mm | 26 | |
主轴孔径锥度 | - | MT4 | |
主轴转速级数 | - | 12 | |
主轴转速范围 | rpm | 80-1600 | |
托板行程 | mm | 130 | |
小刀架行程 | mm | 75 | |
纵向进给量 | mm/r | 0.03-0.275 | |
横向进给量 | mm/r | 0.015-0.137 | |
公制螺纹种数 | kinds | 15 | |
公制螺纹螺距范围 | mm/r | 0.25-2.5 | |
英制螺纹种数 | kinds | 9 | |
英制螺纹范围 | T.P.I. | 12~96 | |
模数螺纹种数 | kinds | - | |
模数螺纹范围 | MP | - | |
径节螺纹种数 | kinds | - | |
径节螺纹范围 | DP | - | |

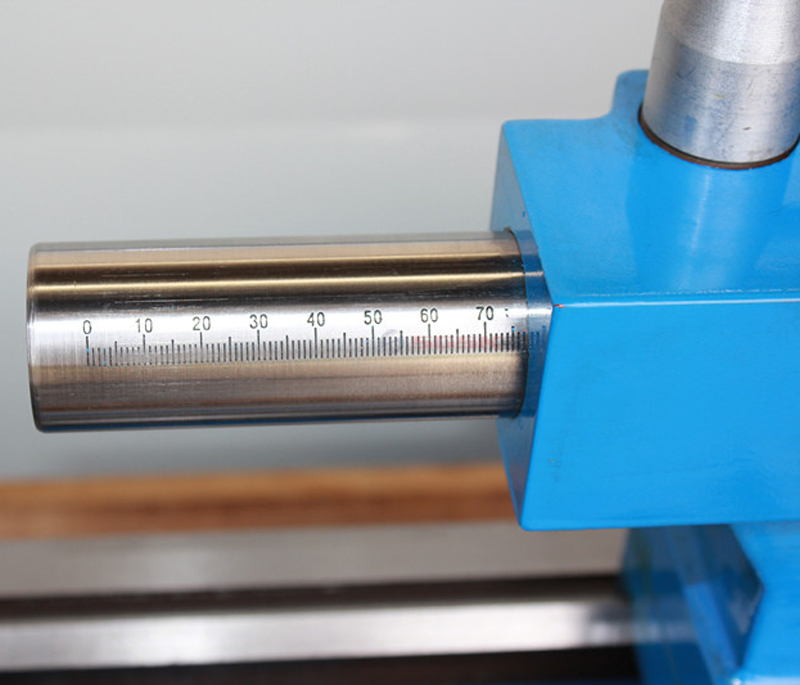

尾架套筒行程 | mm | 60 | |
尾座套筒锥孔 | - | MT3 | |
主电机功率 | kW | 0.75 | |
机床重量 | 长度500 | kg | 180 |
长度600 | kg | - | |
长度700 | kg | 200 | |
长度750 | kg | - | |
外形尺寸 | 长度500 | mm | 1130x550x1170 |
长度600 | mm | - | |
长度700 | mm | 200 | |
长度750 | mm | - |
