产品型号:

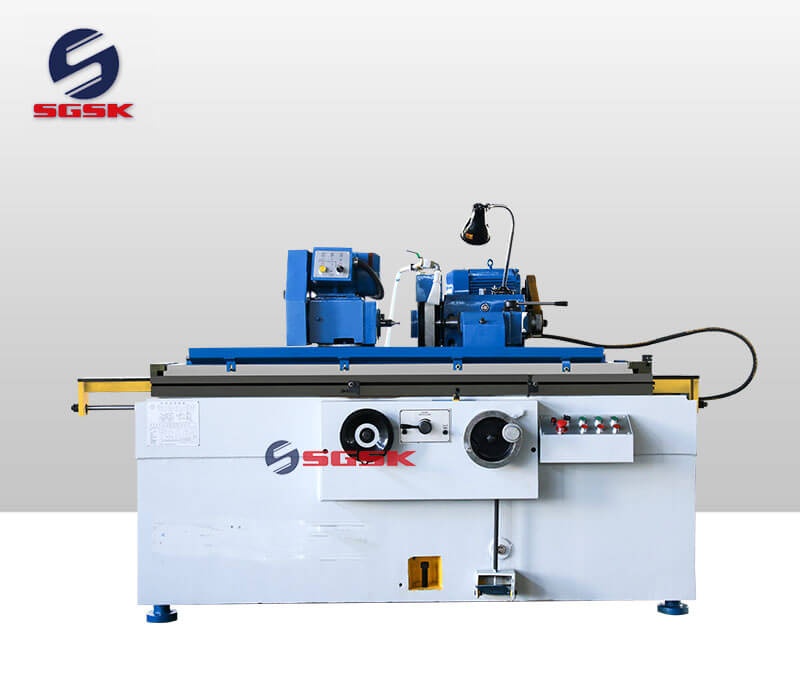

磨床MW1420 M1432B M1450(A) M1463

产品主要技术参数

主要技术参数

Units

MW1420

M1432B

M1450(A)

M1463

一般能力

可磨外圆最大长度

mm

500750

1000150020003000

1500200030004000

2000300040005000

可磨内孔最大长度

mm

125

125

320

320

中心高

mm

135

180

270

370

可磨外圆直径范围

mm

8-200

8-320

25-500

30-630

可磨内孔直径范围

mm

25-100

30-100

30-200

30-250

可磨工件最大重量

kg

100

150

1000 (2000)

3000

头架

体座回转角度

°

+90°

+90°

+90°

+90°

中心锥度

MT

4

4

6

公制Metric80

主轴转速

r/min

50HZ:25-380 Stepless

50HZ:25220 Stepless

50HZ:20~224 Stepless

50HZ: 14-140 stepless

砂轮架

砂轮主轴转速

r/min

1670

1670

1330/665

1100/550

快速进给量

mm

50

50

100

100

最大移动量

mm

205

246

370

450

回转角度

°

-30°

-30°

-30°

-30°

手轮一转砂轮架移动量

mm/rev

粗:2
精:0.5

粗:2
精:0.5

粗:4
精:0.5

粗:4
精:0.5

手轮一格砂轮架移动量

mm/gra

粗:0.01
精:0.0025

粗:0.01
精:0.0025

粗:0.02
精:0.0025

粗:0.02
精:0.0025

砂轮最大尺寸(外径x宽度x直径)

mm

400*50*203

400 * 50 * 203(10001500)500*50*203(20003000)

500*75*305

600*75*305

砂轮线速度

m/s

35

35

35/17.5

35/17.5

内圆磨具

主轴转速

r/min

10000/15000

10000/15000

10000

10000

砂轮尺寸

mm

最大:50*25*13
最小.17*20*6

最大.50*25*13
最小.17*20*6

最大.175*32*32
最小:30*25*10

最大.175*32*32
最小:30*25*10

工作台

手轮一转工作台移动量

mm/rev

6

6

5

5

工作台最大回转角度

顺时针

°

3° (1500)
7° (20003000)
1° (4000)
2° (3000)
1° (4000)

2° (2000)
1° (300040005000)

逆时针

°

9° (500)
8° (750)

7° (1000)
6° (1500)
5° (2000)
3° (3000)

6° (1500)
5° (2000)
3° (3000)
2° (4000)

4° (2000)
3° (3000)
2.5° (4000)
1.5° (5000)

工作台纵向移动速度范围

m/min

0.1-4

0.1-4

0.1-3

0.1-2.5

尾架

中心锥度

MT

4

4

6

公制Metric80

尾架套筒手动移动量

mm

30

30

70

70

电动机

砂轮架电机功率

kw

4

5.5 (10001500)
7.5 (20003000)

5/7.5

7/11

内圆磨具电机功率

kw

1.1

1.1

1.5

1.5

头架电机功率

kw

1.1

1.5

4 (7.5)

15

机床

机床重量

kg

30000 (500)
32000 (750)

53000 (1000)
61000 (1500)
79000 (2000)
99000 (3000)

100000 (1500)
110000 (2000)
150000 (3000)
170000 (4000)

180000 (2000)
190000 (3000)
240000 (4000)
260000 (5000)

外形尺寸(长xx高)

mm

2350*2030*2050 (500)

3260*2000*2050 (1000)

4560*2090*2100 (1500)

6400*2400*2260 (2000)

2750*2030*2050 (750)

4260*2000*2050 (1500)

5460*2090*2100 (2000)

8260*2400*2260 (3000)


5400*2000*2050 (2000)

7460*2090*2100 (3000)

10500*2400*2260 (4000)


7390*2000*2050 (3000)

9460*2090*2100 (4000)

12500*2400*2260 (5000)
