特点
1. 机床床头箱与床身，尾座，托板等各结合面之间手工刮研，整机经过严格检测，有效的保证机床的精度及稳定性。
2. 机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3. 机床床头箱润滑采用摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。

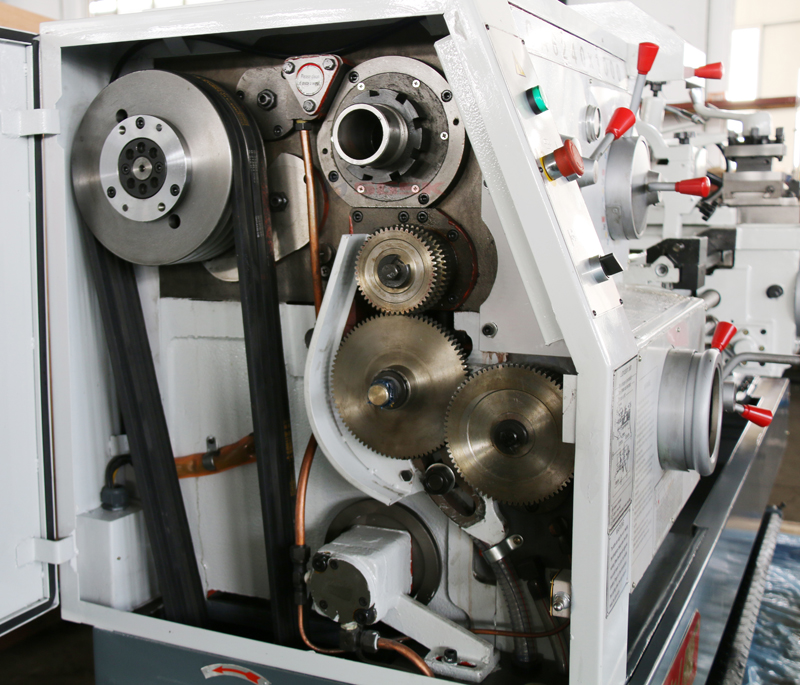

4. 机床主轴采用瓦房店轴承，主轴通孔Ф52、Ф80mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5. 机床采用国内品牌丝杠，丝母采用优质青铜合金保证耐磨性和精度保持性。
6. 机床采用四工位高强度刀架，刀柄尺寸：25*25mm。
应用案例

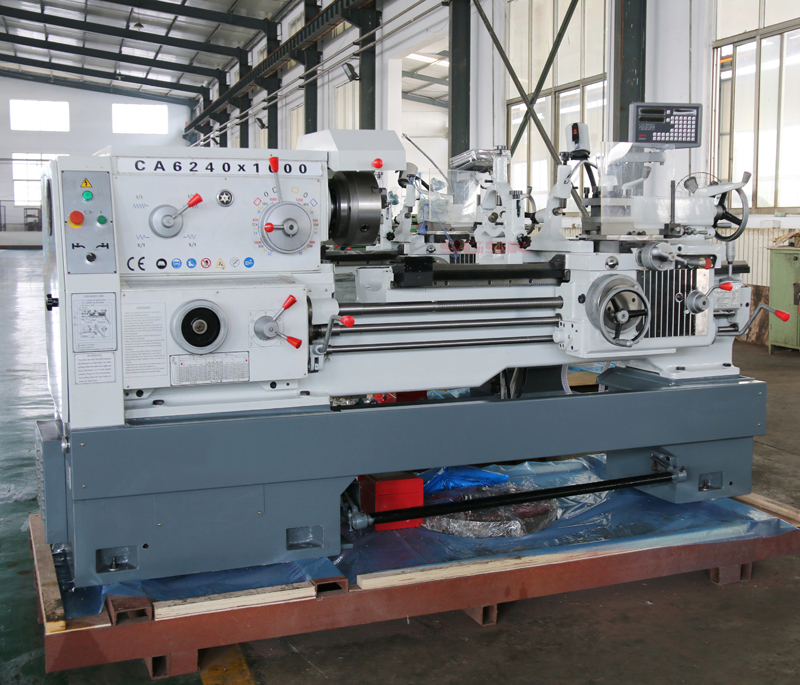

1. CA系列普通卧式车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作，是通用性非常强的卧式车床，广泛适用于各种轴类和盘类零件的批量加工。
2. 该系列车床床身宽于一般车床，导轨宽度400mm具有较高的刚度，导轨面经中频淬火，经久耐磨。

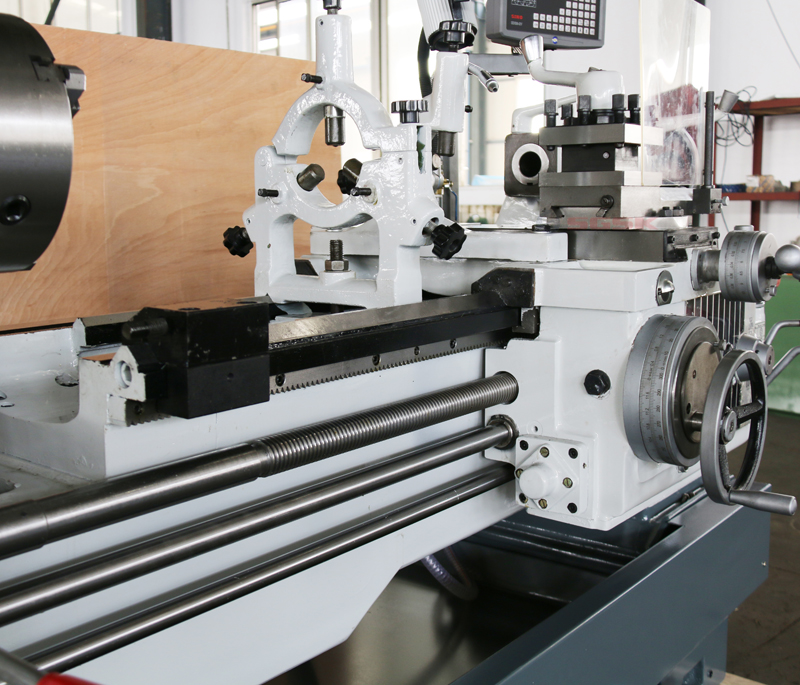

3. 机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
4. 机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。
5. 机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，保证机床具有良好的的精度稳定性和加工的可靠性。
产品主要技术参数
技术参数 | CA6140 CA6140B | |
床身最大工件直径 | 400mm | |
刀架上最大工件直径 | 210mm | |
最大工件长度 | 750/1000/1500/2000/2200/3000/4000mm | |
床身宽度 | 400mm | |
刀杆截面 | 25*25mm | |
主轴 | 主轴转速范围 | 10-1400rpm/16-1400rpm (24级) |
主轴内孔 | 52mm 80mm | |
主轴孔锥度 | 莫式NO.6(MT6) Φ90 1:20 | |
进给 | 进给数量 | 64种 |
公制螺纹 | (1-192mm) 44种 | |
英制螺纹 | (2-24 tpi) 21种 | |
模数螺纹 | (0.25-48)模数39种 | |
径节螺纹 | (1-96DP)37种 | |
尾座 | 尾座主轴最大行程 | 150mm |
尾座主轴直径 | 75mm | |
尾座主轴孔锥度 | 莫氏NO.5 (MT5) | |
主电机 | 7.5kW (10HP) | |
包装尺寸 (L*W*H mm) | 750mm | 2550*1140*1750 |
1000mm | 2700*1140*1750 | |
1500mm | 3200*1140*1750 | |
2000mm | 3700*1140*1750 | |
2200mm | 4030*1140*1750 | |
3000mm | 4850*1140*1750 | |
4000mm | 5800*1140*1750 | |
重量 (kg) | 长度 | 毛重 净重 G.W N.W |
750mm | 2100 1990 | |
1000mm | 2190 2070 | |
1500mm | 2350 2220 | |
2000mm | 2720 2570 | |
2200mm | 2800 2600 | |
3000mm | 3300 3200 | |
4000mm | 3500 3400 | |
