产品主要技术参数

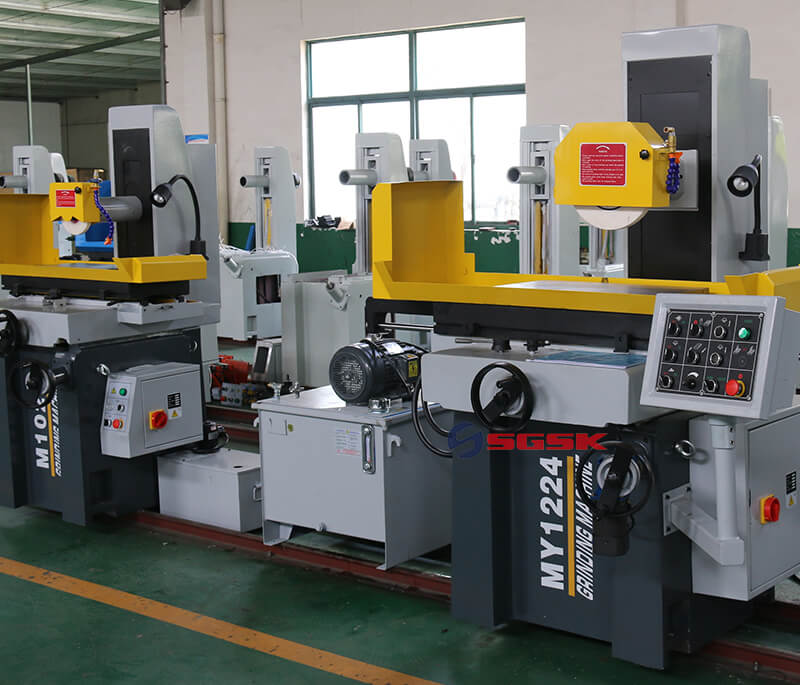

主要技术参数参数 | Units | MY820 | MY1022 | MY1224 | MY1230 | |
工作台尺寸（长x宽） | mm | 480*200 | 540*250 | 600*300 | 750*300 | |
工作台行程（长x宽） | mm | 530*220 | 560*260 | 630*320 | 780*320 | |
工作台T型槽（数量x宽度） | mm | 1*14 | 1*14 | 1*14 | 1*14 | |
主轴中心线至工作台距离 | mm | 440 | 420 | 520 | 520 | |
砂轮尺寸（外径x宽度x内径) | mm | 200*20*31.75 | 200*20*31.75 | 300*30*76.2 | 300*30*76.2 | |
砂轮转速 | 50HZ | r/min | 2850 | 2850 | 1450 | 1450 |
60HZ | r/min | 3440 | 3440 | 1680 | 1680 | |
工作台纵向移动速度 | m/min | 3-20 | 3-20 | 3-20 | 3-20 | |
工作台横向移动 | 自动连续 | mm/min | - | 600 | 600 | 600 |
自动断续 | mm/t | - | 0-5 | 0-5 | 0-5 | |
手轮每转 | mm/rev | 2.5 | 4 | 4 | 4 | |
手轮每格 | mm/gra | 0.02 | 0.02 | 0.02 | 0.02 | |
磨头垂直移动 | 手轮每转 | mm/rev | 1.25 | 1.25 | 2 | 2 |
手轮每格 | mm/gra | 0.01 | 0.01 | 0.01 | 0.01 | |
快移速度 | mm/min | - | - | 360 | 360 | |
主轴电机 | kw | 1.1 | 1.5 | 2.2 | 2.2 | |
冷却电机 | w | 40 | 40 | 40 | 40 | |
磨头升降电机 | w | - | - | 120 | 120 | |

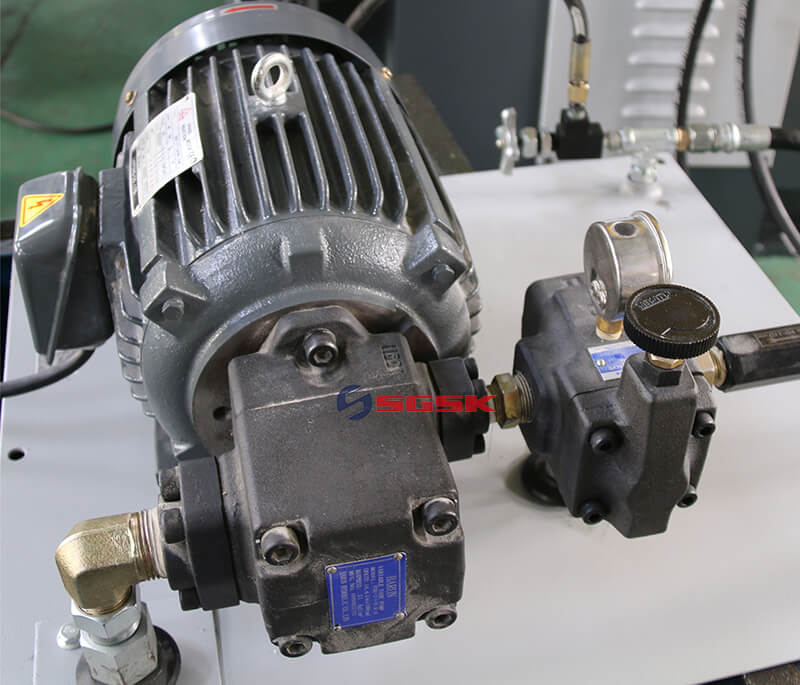

液压系统 | 液压电机 | kw | 1.5 | 1.5 | 2.2 | 2.2 |
工作压力 | mpa | 3 | 3 | 4 | 4 | |
油箱容量 | L/min | 80 | 80 | 100 | 100 | |
最大流量 | L | 18 | 18 | 20 | 20 | |
加工表面对基面平行度 | mm | 0.005/300 | 0.005/300 | 0.005/300 | 0.005/300 | |
表面粗糙度 | um | Ra0.32 | Ra0.32 | Ra0.32 | Ra0.32 | |
标配吸盘（永磁吸盘） | mm | 400*200 | 500*250 | 600*300 | 600*300 | |
机床重量 | kg | 767/867 | 890/980 | 1400/1530 | 1450/1550 | |
外形尺寸（长x宽x高） | mm | 1680*1140*1760 | 1680*1220*1760 | 1960*1480*1850 | 1960*1480*1850 | |
