产品型号:

小型数控机床CQK6136数控车床6136数控自动化设备数控系统车床

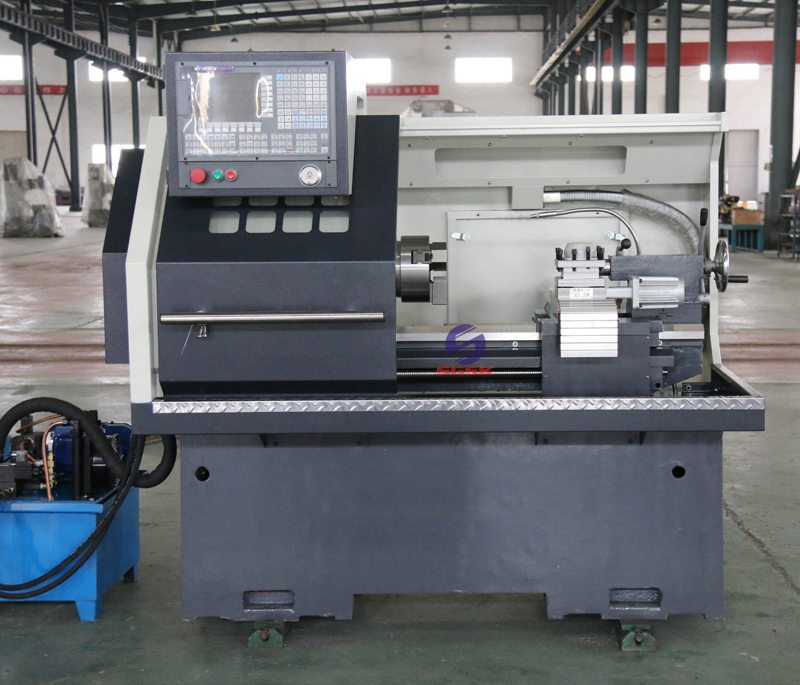

本机床主要用于加工各种轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行高效、大批量、高精度的加工。

特点

1.1  机床采用机电一体化设计、外型美观、结构合理、噪音低、定位精度高。用途广泛、操作方便,能够自动完成车削各种零件的内外圆、切槽、端面、锥度及各种公、英制造圆柱、圆锥的螺纹加工。

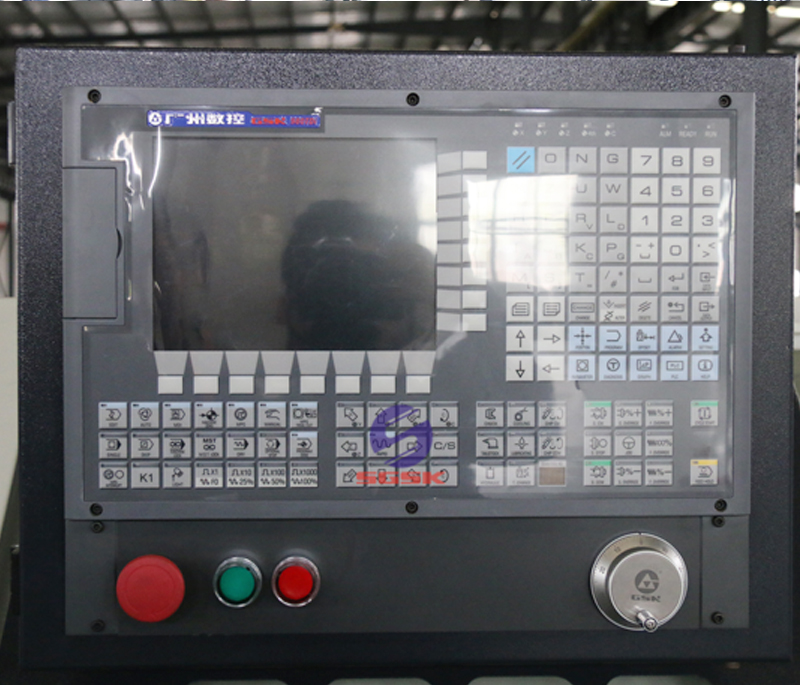

1.2  数控系统编程采用ISO国际代码,键盘手动输入。

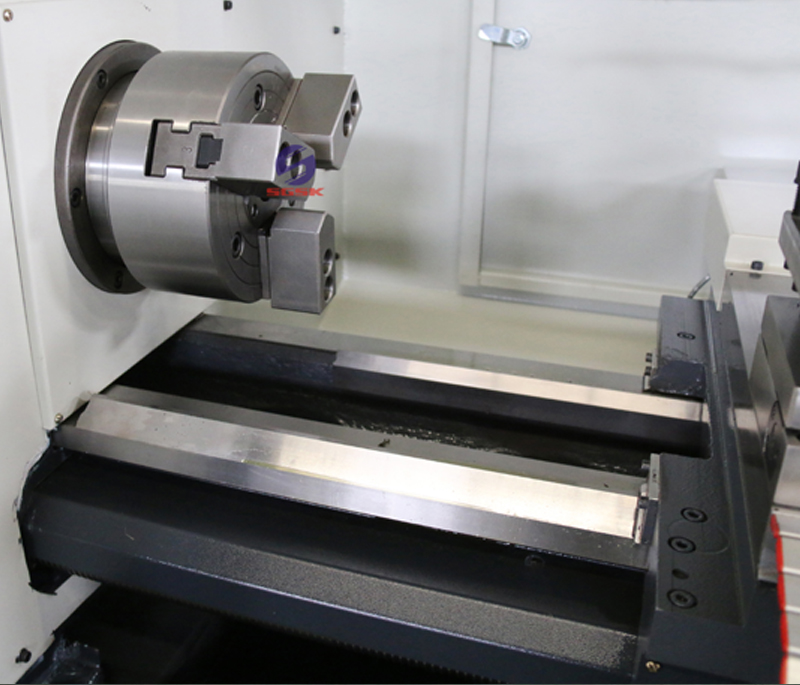

1.3  主轴系统刚性好,变频无级调速。主轴孔径大,可选用附件齐全。适用于各种形状的复杂件、长轴和盘类零件等,另外本机床具备低转速大扭矩的特点,适用于零件的精车。

1.4  床身具有较高的刚度,床身导轨经超音频淬火后精磨,寿命长,精度高,经久耐用。

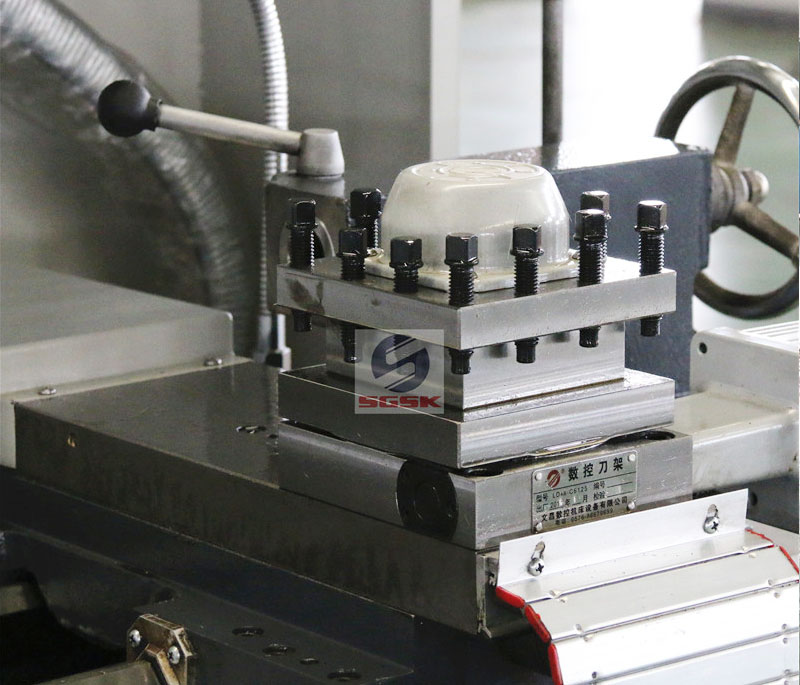

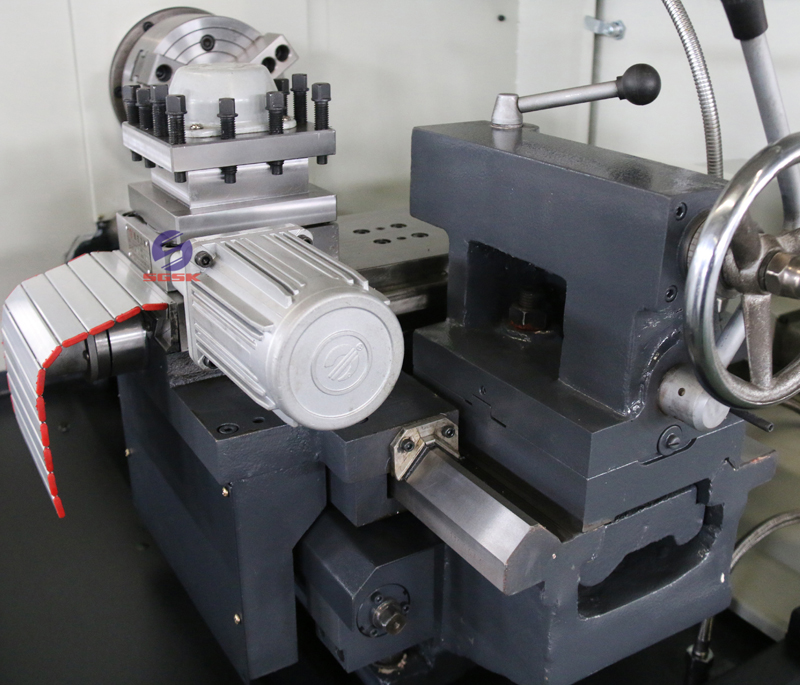

1.5  机床纵横向走刀用伺服电机驱动,精密滚珠丝杠传动。

1.6  机床结构刚度与传动刚度均高于一般车床,功率利用率高,适于强力高速切削。

1.7  机床操作灵便集中,宜人性好。


应用案例

该机床适用于电器、仪表仪器工业、气锤、摩托车配件、紧固件轴承、照相器材、电影机械、五金各种钟表、眼镜、文教用品、电机、阀门、煤气管件及其他高精度复杂零件的加工制造,是五金机械加工行业最理想的高效设备。


产品主要技术参数

主要技术参数

Units

CQK6136

床身上最大回转直径

mm

360

横滑板上最大回转直径

mm

150

最大工件长度

mm

500/700

主轴孔径范围

mm

60

主轴孔径锥度

-

MT6

主轴鼻端型号

-

A2-5

主轴转速级数

-

无级变速

主轴转速范围

rpm

100-2000

刀架类型

-

4工位电动刀架

刀具尺寸

mm

20x20

X轴行程

mm

180

Z轴行程

mm

500/750

X轴快速进给速度

mm/min

6000

Z轴快速进给速度

mm/min

8000

尾座套筒直径

mm

Φ50

尾座套筒锥度

-

MT4

尾座套筒行程

mm

90

主轴电机

kW

4

冷却泵电机

kW

0.09

机床重量

kg

900

外形尺寸

mm

1500/1800x1150x1850
